同轴连接器用于传输射频信号，其传输频率范围很宽，可达18GHz或更高，主要用于雷达、通信、数据传输及航空航天设备。射频同轴连接器可以分为很多种类，今天来介绍N型连接器。

（一）N 型连接器

N型连接器（Type N connector），为螺纹连接，可旋转锁定。它是第一批能够用于传输微波频率信号的连接器之一，并于20世纪40年代由贝尔实验室的Paul Neill发明，并以Neill的首字母命名。N型接头支持的信号频率范围为0到11GHz，增强类型可以达到18GHz。特性阻抗有2种，50欧姆（广泛用于移动通信、无线数据、寻呼系统等）与75欧姆（主要用于有线电视系统）。

Pasternack N型连接器种类包括161个零件编号，其中大多数都符合RoHS和REACH规范。N型连接器作为终端与同轴电缆、印刷电路板（PCB）或者接线端子连接。结构分为公头或母头，样式有标准极性或反极性，阻抗规格为50欧姆。N型连接器的外形分为直型或直角型以及4孔法兰式、压入式、隔板式、2孔面板式、4孔面板式或免装式。这些N型连接器的端接方式有卡接/焊接、卡接/焊接（静态接触）、压接/焊接、现场可更换式、焊接式或焊接/焊接。我们提供的N型连接器分标准性能或高性能等级，本体材质为黄铜或不锈钢。

（二）N 型连接器的应用

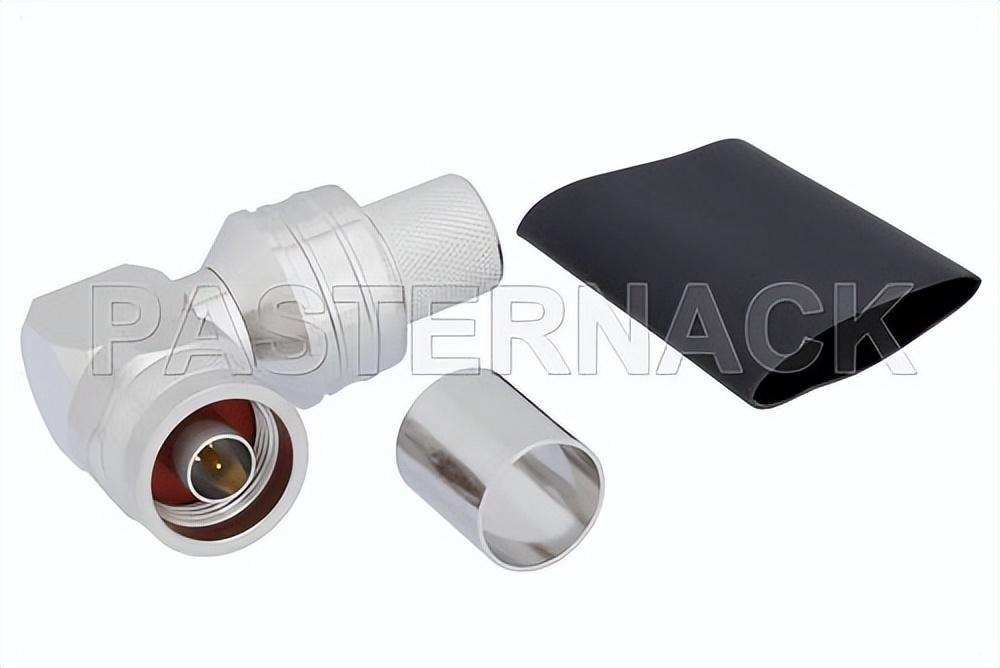

1）N型公头直角型连接器，适用于同轴电缆LMR-600，PE-C600，可进行压接，无需焊接

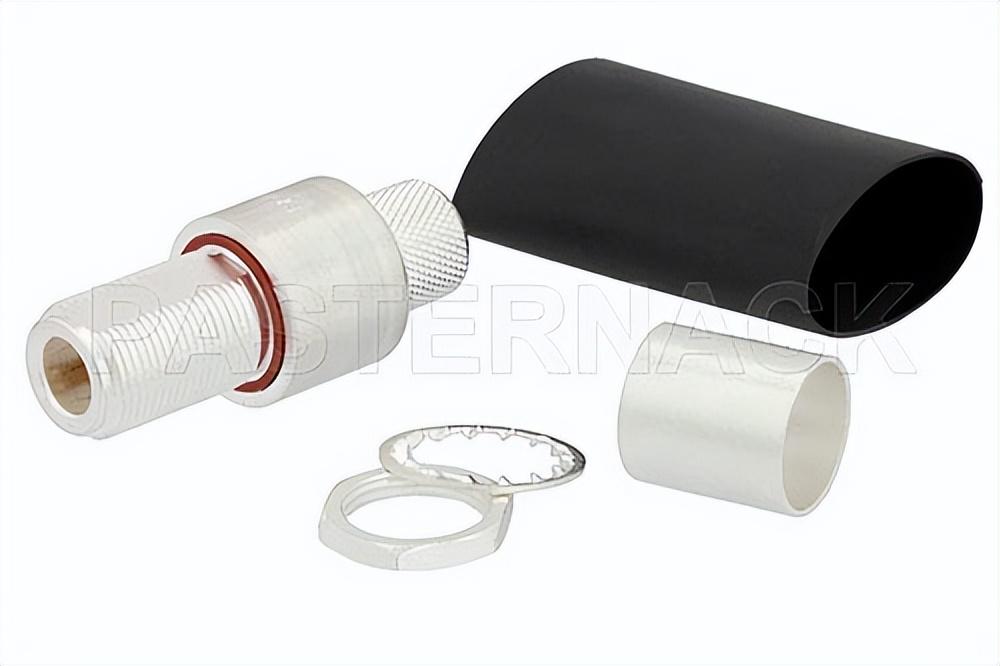

2）N型母头直型连接器，适用于LMR-600，PE-C600，可压接，无需焊接
