1 前言

光纤连接器(又称跳纤，亦称光纤跳线)是指光纤两端都装上连接器插头，用来实现光路活动连接。

光纤跳线两端的光模块的收发波长必须一致，也就是说光纤的两端必须是相同波长的光模块。如何进行区分呢，简单来说就是光模块的颜色要一致。

通常而言，短波光模块使用多模光纤（橙色的光纤），长波光模块使用单模光纤（黄色光纤），以保证数据传输的准确性。

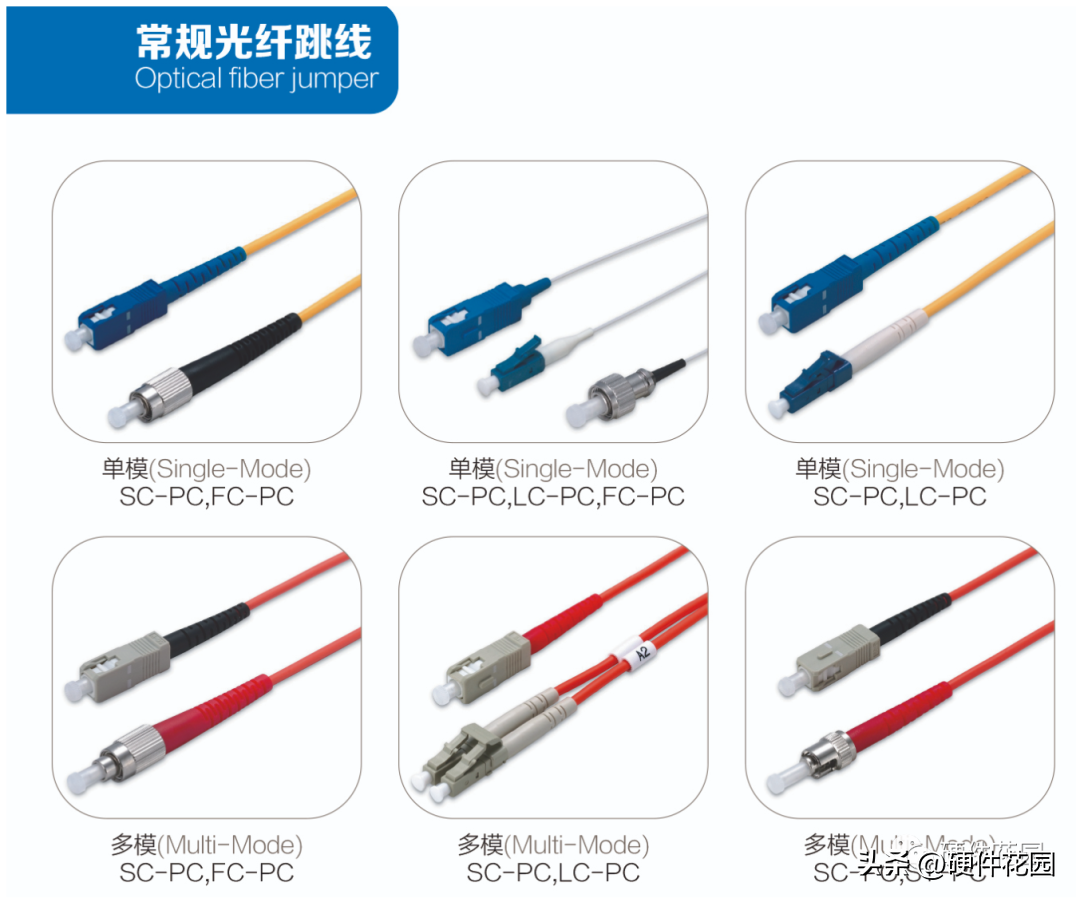

常见光纤跳线

上图中SC、PC、FC、LC、ST这些都是什么含义呢？

2 跳纤的分类

光纤连接器有许多种类型而且彼此无法互通使用。

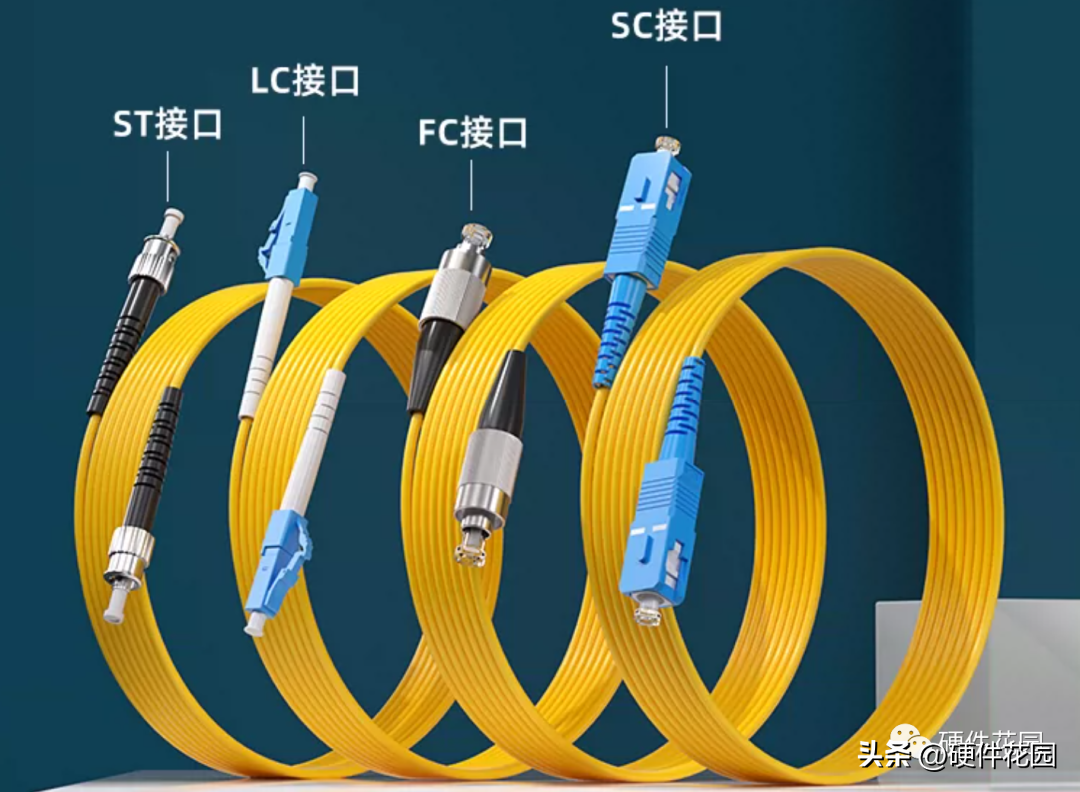

光纤连接器实物

ST型光纤跳线：外壳为圆形，带有卡口，与ST耦合器相连接，使用时需旋转大概90°。

优点：连接紧密，不容易脱落。

缺点：由于接头插入后需旋转半周，通过卡口固定，故容易折断。

应用场景：ST型光纤跳线常用于光纤配线架。自愈环网一般使用的是ST型光纤跳线。

SC型光纤跳线：外壳为矩形，与SC耦合器相连接，采用直接插拔的方式连接，无需旋转。

优点：直接插拔，使用方便。采用工程塑料，耐高温，不易氧化。

缺点：长时间使用接头容易掉出。

应用场景：路由器交换机上用的最多。

LC型光纤跳线：LC接头与SC接头相似，但较SC接头小一些，LC接头用于连接SFP光纤模块，采用操作方便的模块化插孔(RJ)门锁机理制成。常用的LC跳线多数都是成对使用的，用于连接光纤与光模块。一般都是LC-SC或者LC-FC组合，很少出现单根LC跳线。

优点：操作方便快捷，性能良好。

缺点：较易脱落。

应用场景：LC型光纤跳线常用于路由器。

FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。外形都为圆形，但FC接头内带有螺纹，通过旋转与FC耦合器相连接。

优点：连接牢靠，防灰尘。

缺点：由于需要旋转，给安装带来不便，故安装时间稍长。

应用场景：一般在ODF侧采用(配线架上用的最多)。

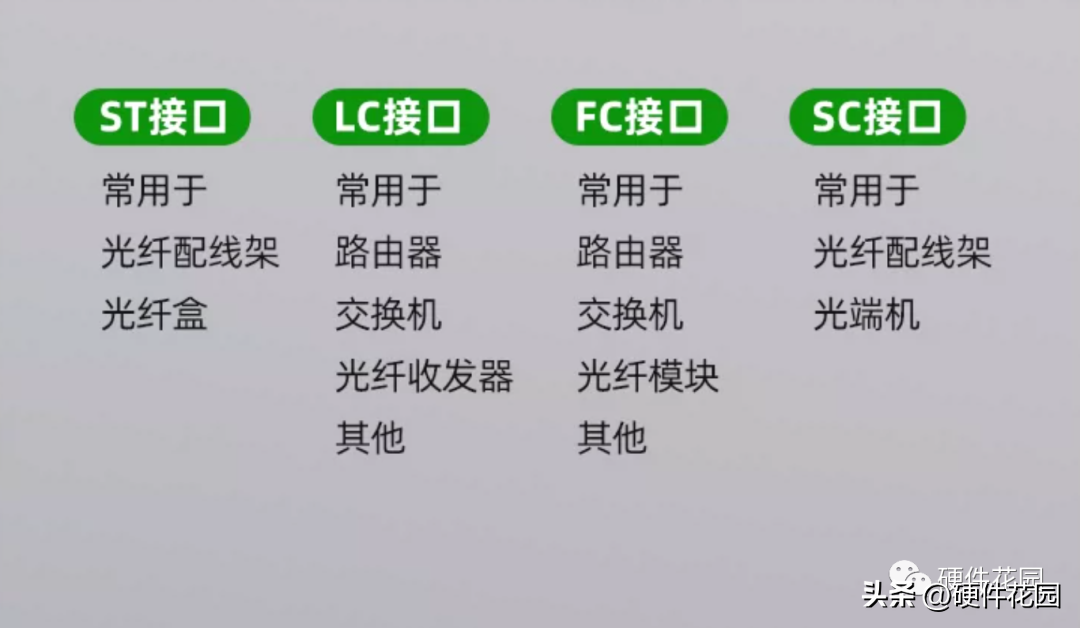

光纤连接器应用场景

3 光纤端面

我们知道，当光信号通过光纤接头的接触界面传送到下面一段光纤时，光信号不可能百分之百都送过去，总会有一点反射回来。所以光纤对接时会产生损耗。

光纤对接时比较常见的问题有：不同轴，端面与轴心不垂直，端面不平，对接芯径不匹配和熔接质量差等。

为了让对接的两根光纤的端面能够实现良好的接触，光纤跳线的插芯端面通常被研磨成不同结构。

常规的研磨方式有：PC、APC、UPC。其中PC/APC/UPC代表了陶瓷插芯的前端面形状。

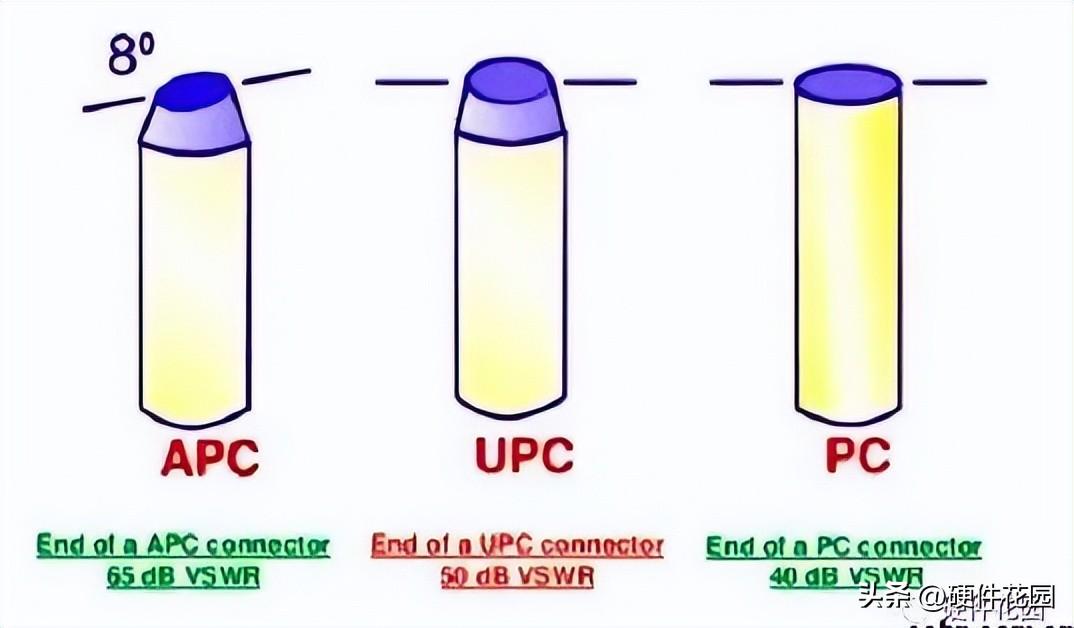

光纤前端面形状

APC (Angled Physical Contact) 称为斜面物理接触。光纤端面通常研磨成8°斜面。8°角斜面让光纤端面更紧密，并且将光通过其斜面角度反射到包层而不是直接返回到光源处， 提供了更好的连接性能。

光信号在对接时，如果没有这8度斜面，反射光会按原路返回叠加到原来送出的光信号之中，造成信号指标劣化、噪声增加。使用有8度倾斜端面的APC型接头以后，反射回来的光就散射出去了，不会按原路返回而叠加在原来的光信号之中。有线电视信号对质量指标要求很高，因此必须用APC型光纤接头。数据信号的质量要求较低，可以用PC型光纤接头。

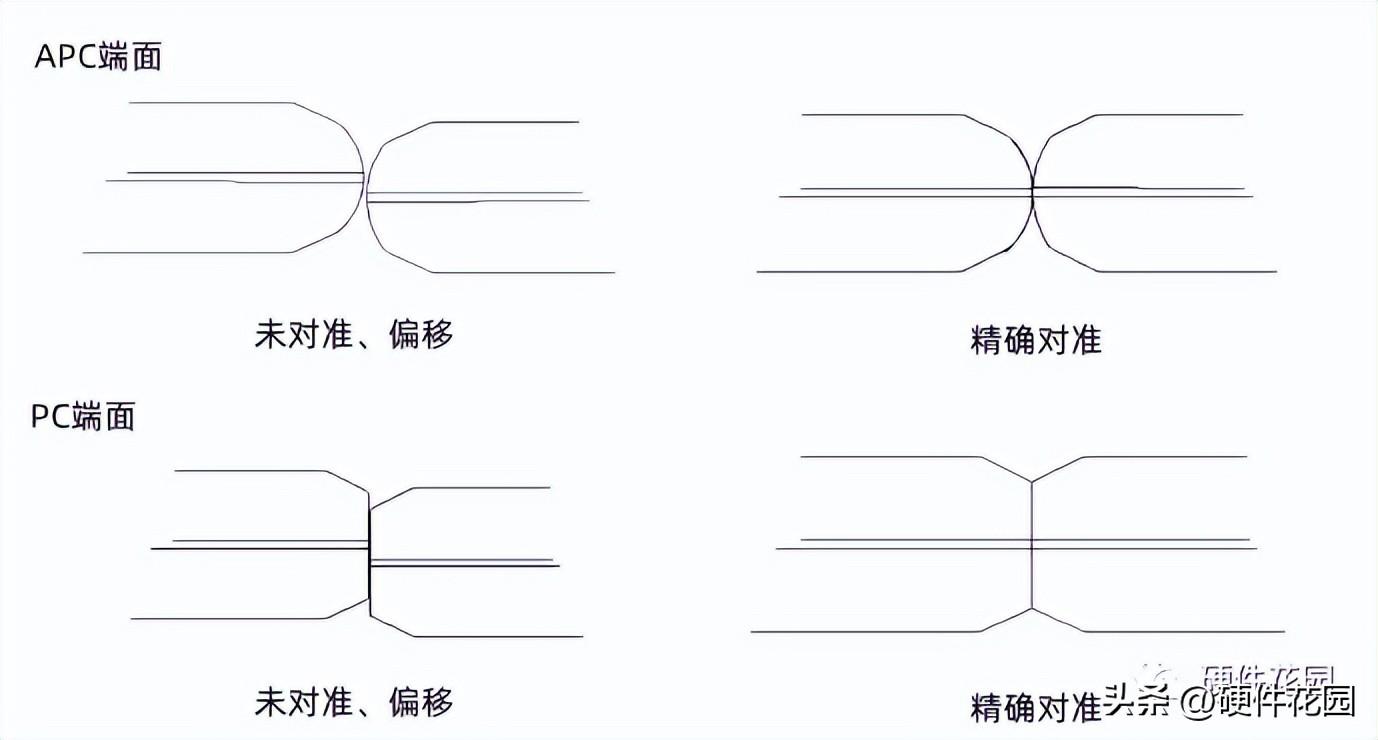

光纤对接示意图

UPC (Ultra Physical Contact)，超物理端面。UPC连接器端面并不是完全平的，有一个轻微的弧度以达到更精准的对接。UPC是在PC的基础上更加优化了端面抛光和表面光洁度，端面看起来更加呈圆顶状。

PC 是Physical Contact，物理接触。PC是微球面研磨抛光，插芯表面研磨成轻微球面，光纤纤芯位于弯曲最高点，这样可有效减少光纤组件之间的空气隙，使两个光纤端面达到物理接触。

数据信号的质量要求较低，可以用PC型光纤接头。

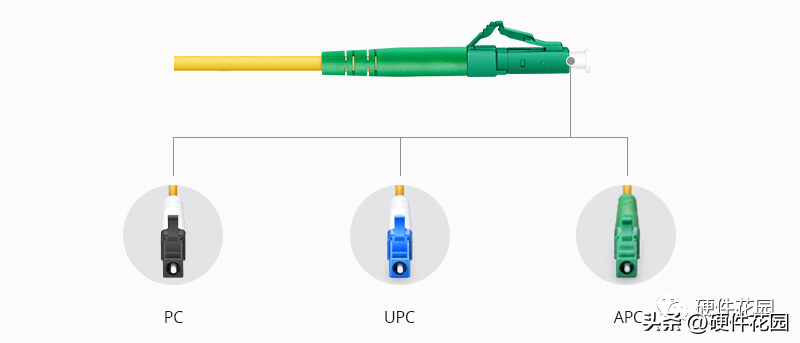

APC连接器通常是绿色的，UPC连接器是蓝色，PC连接器是黑色。

不同端面的光纤连接器
