在安全继电器输入端子及辅助功能端子上，遵循总原则主要为：GB 14048.1-2012 低压开关设备和控制设备 第1部分 总则 》）附录 L –《端子的标志和识别数码》（国外对应标准为《EN 60947-1 Low-voltage switchgear and controlgear —Part 1: General rules》）中的有关规定而编码。

了解安全继电器这些端子编码的规则，及对应的功能约定，是如何应用安全继电器及正确接线的前提。

纵观各品牌的安全继电器，在电源端子及输出端子的编码规则上，基本上还是比较一致的，通常体现为字母+两位数字，而各品牌所选择的字母不同，数字的第1个数字为不同触点组的顺序号，第2个数字为同一组触点的顺序号。

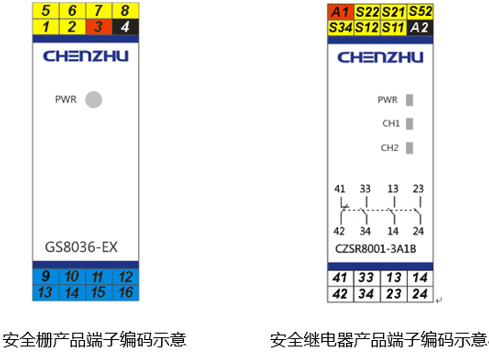

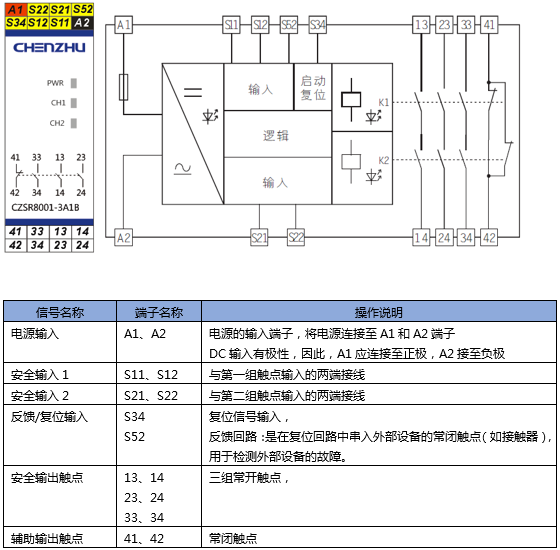

以辰竹安全继电器产品CZSR8001-3A1B为例：

注：国外对应标准为《EN 60947-1 Low-voltage switchgear and controlgear —Part 1: General rules》

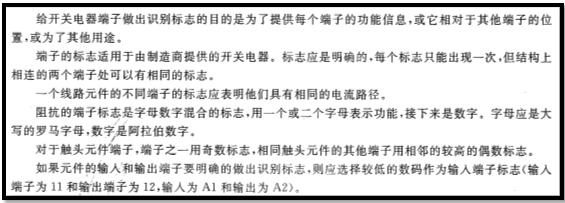

该标准中对于端子标志和编码的总的原则

一、电源端子

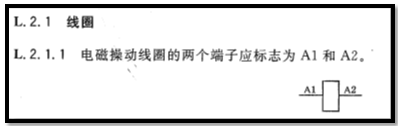

对于供电电源的端子编码规定

二、输出端子

该安全继电器的输出主要为继电器的输出，其触点（即功能数字）的编码规定

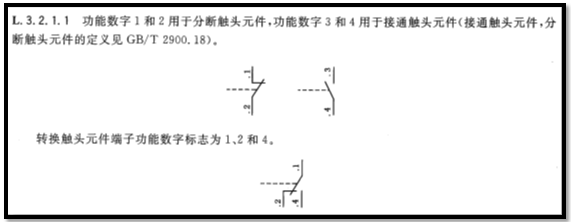

理解1：继电器常闭触点需 1-2表示，常开触点3-4表示。

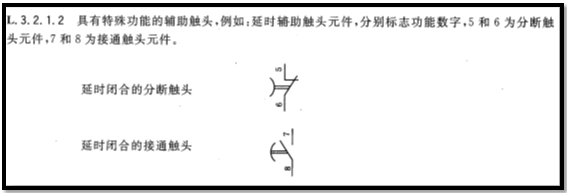

理解2：有延时辅助功能常闭触点5-6表示，常开触点7-8表示。

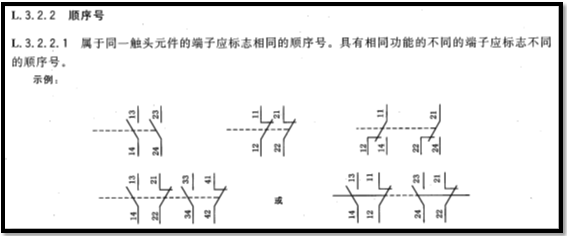

理解3：自然，有多个触点输出而言，其顺序号的规定如下：

三、输入端子/辅助功能端子

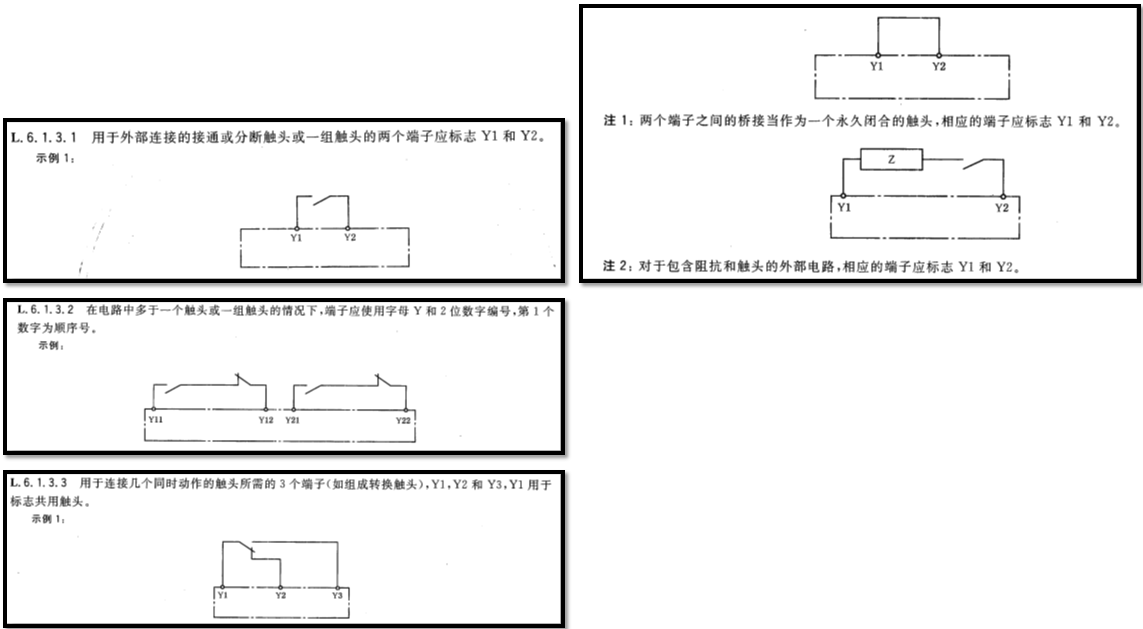

该对于安全继电器而言，其输入主要为外部的安全元件的触点输入类型，故对应标准中“外部连接触头的端子标志”有关编码规定如下：
