近期，充电头网拿到一款树莓派Raspberry Pi 15W 电源适配器，它的设计风格异于主流充电器，拥有一体式 USB Type-C 充电线材，但主体部分体型小巧，可单手握持，固定式插脚设计能适用于家居充电，适应多场景下延伸充电；下面，就跟随充电头网的视角来看看这款适配器的性能如何吧。

开箱介绍

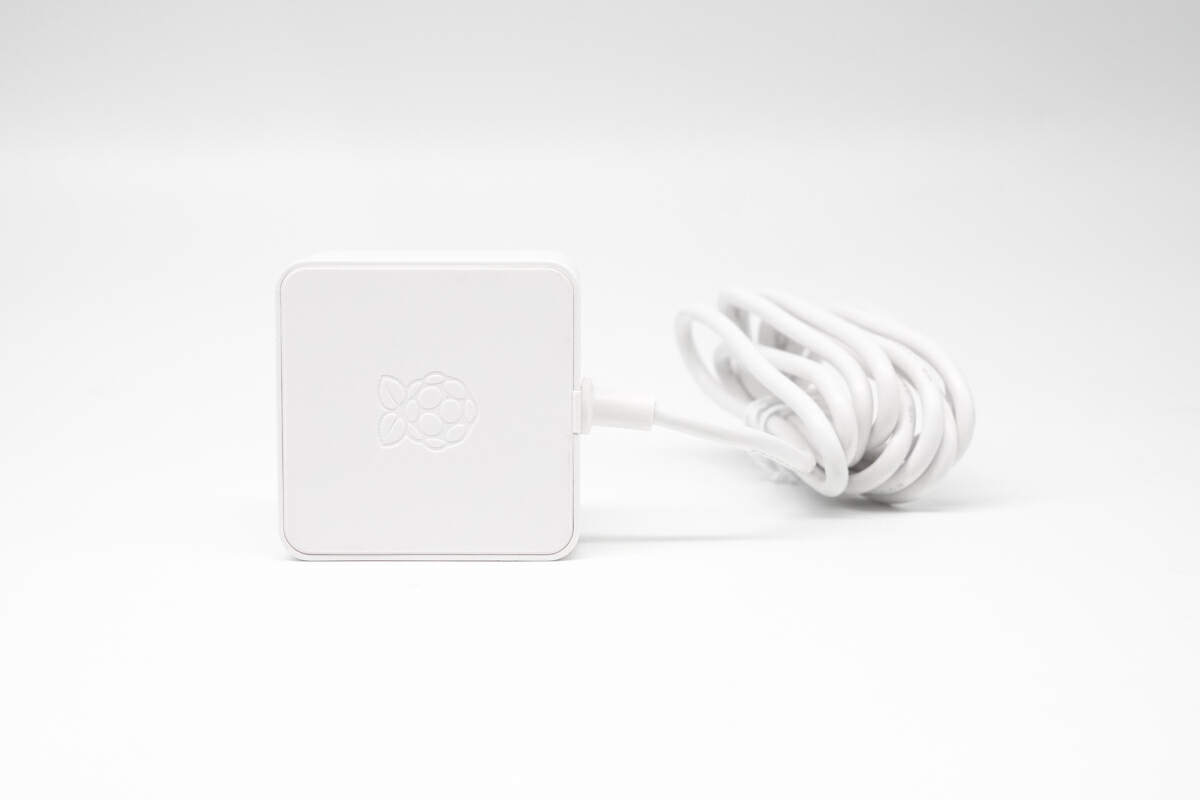

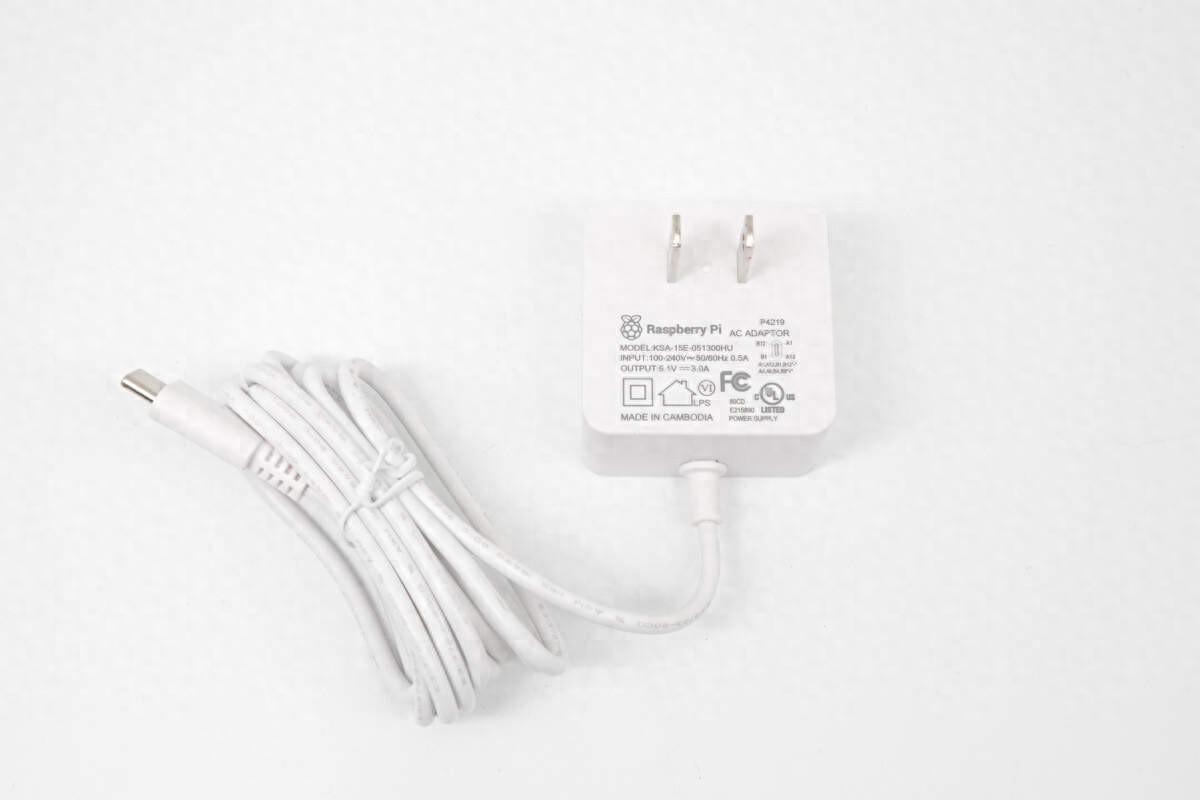

Raspberry Pi 15W 电源适配器采用高阻燃 PC 材质外壳，表面为细纹磨砂处理，整体为纯白色设计，它与主流充电器外观不同，采用方形主体+一体式 Type-C 充电线材设计。

方形主体部分拥有大弧度的边缘过渡，手感温润，同时，适配器正面板中心区域凹印出树莓派标识图样。

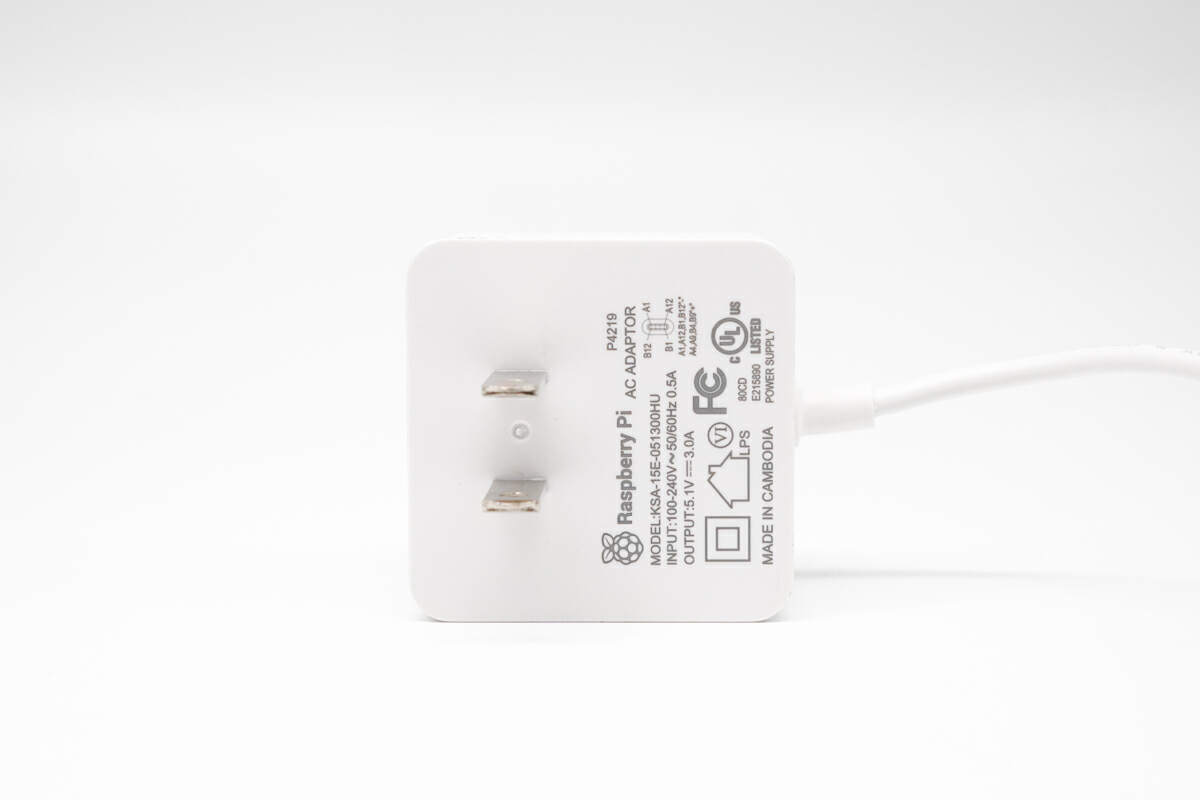

插脚部分采用固定式 PIN 脚设计，同时，侧端面板印有充电器规格参数铭文。

型号：KSA-15E-051300HU；

输入：1000-240V~ 50/60Hz 0.5A；

输出：5.1V3.0A；

主体部分上丝印FCC、VI级能效等认证标识。

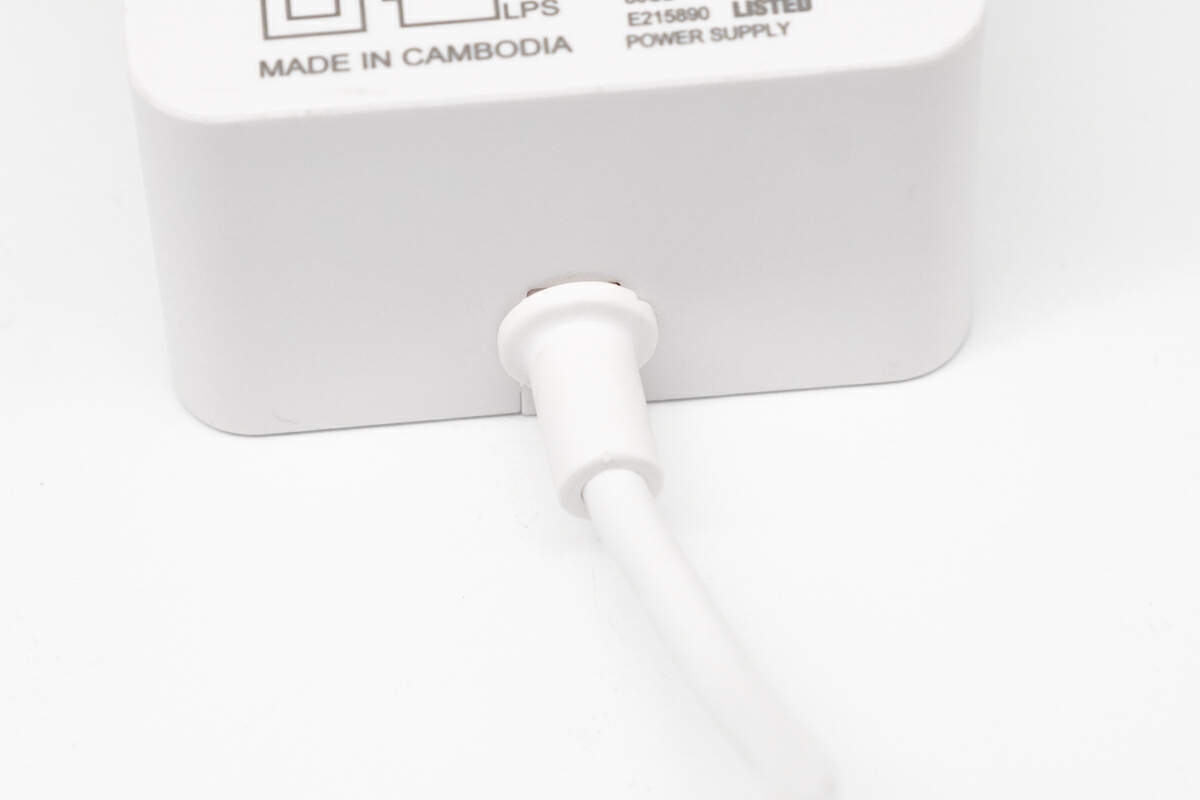

主体部分与线材为模内注塑成型，且连接处采用加厚防护，更耐弯折抗摇摆。

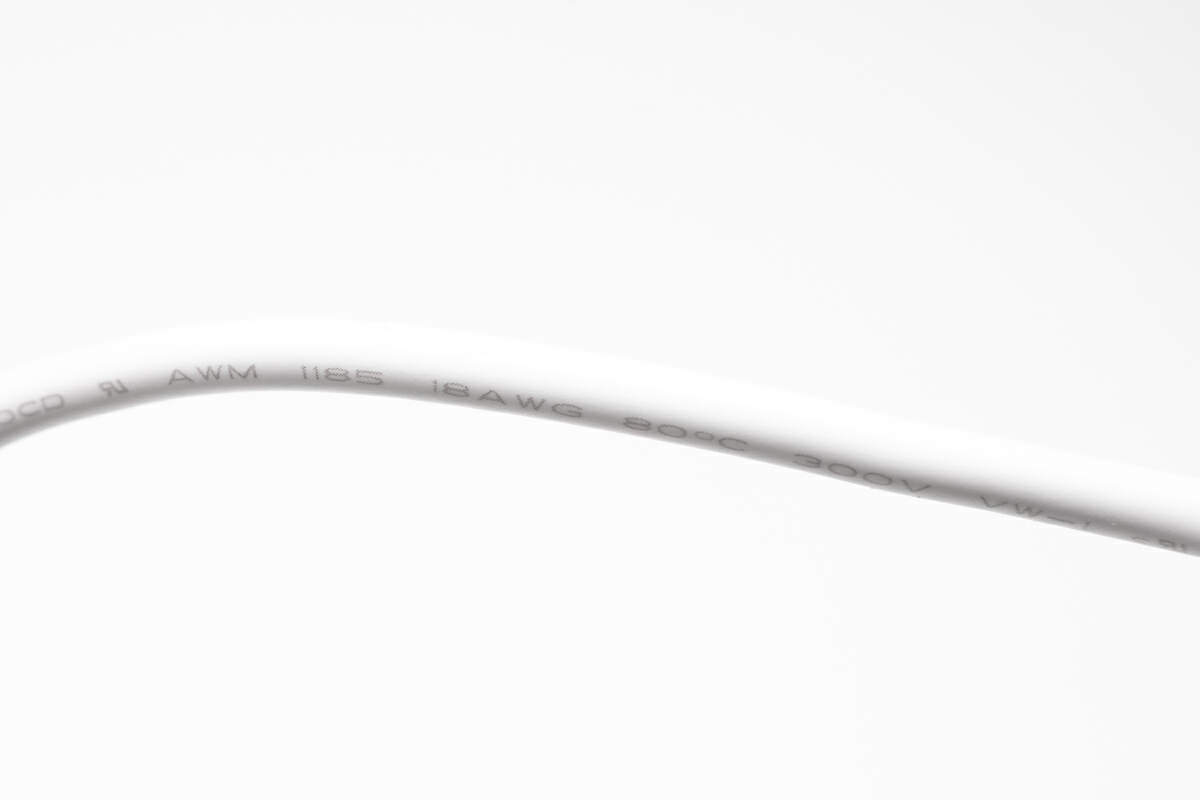

一体式充电线材线身上印有“80℃”、“300V”等参数字样。

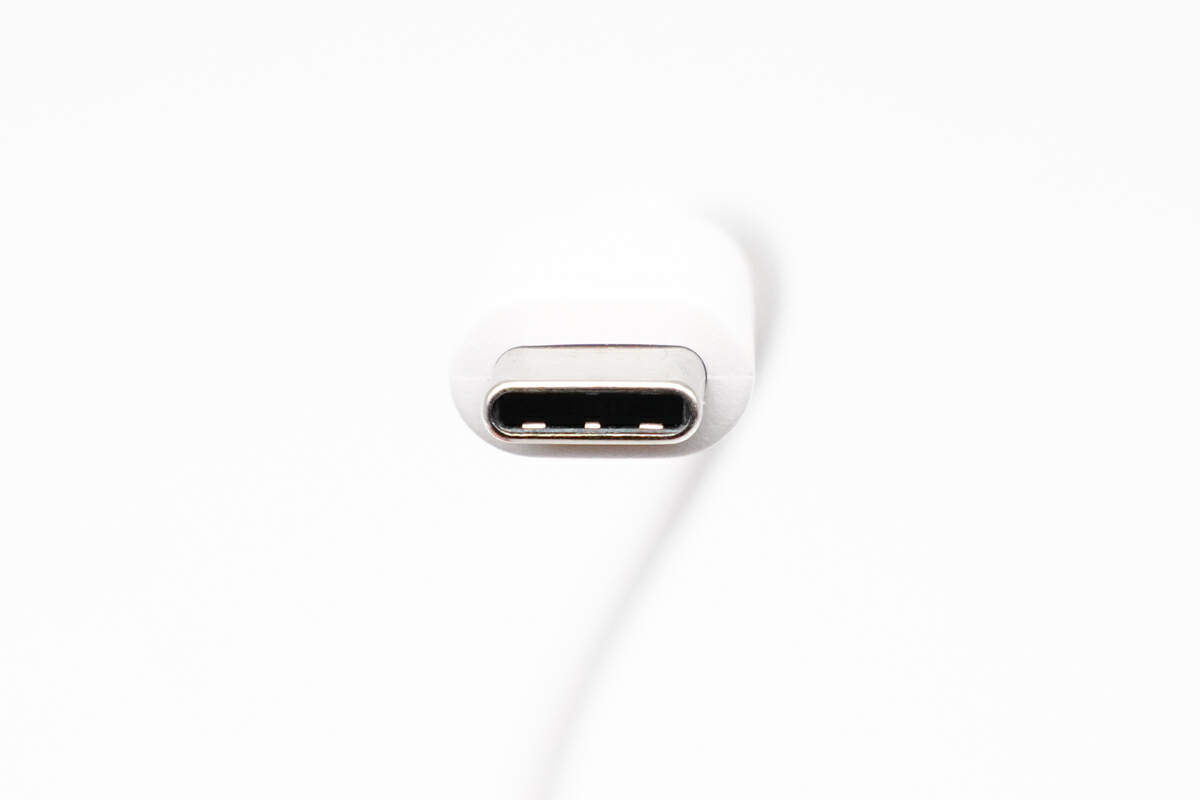

Type-C 子端外壳与主流 C to C 线材端子外观设计相同，与线身连接处拥有加厚注塑防护设计，更耐磨损；同时，Type-C 端子内部采用特制 PIN 脚设计。

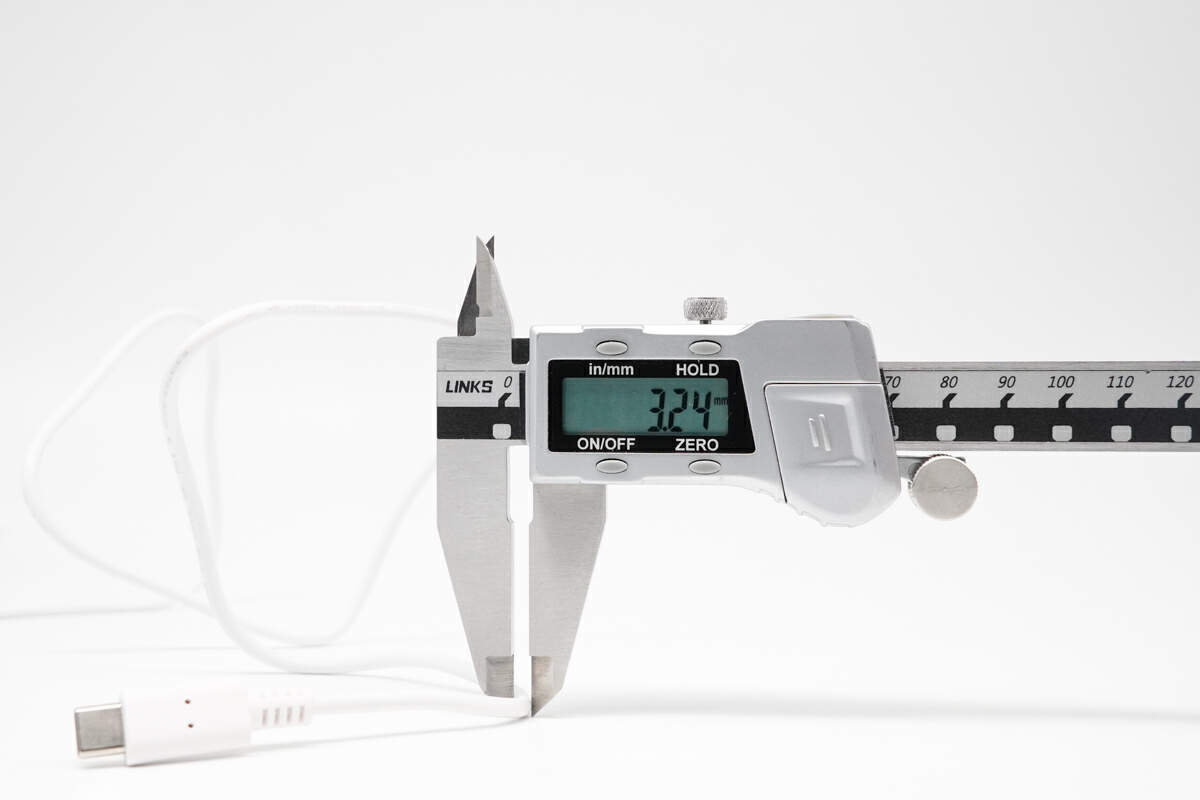

一体式充电线材线身直径约为3.24mm。

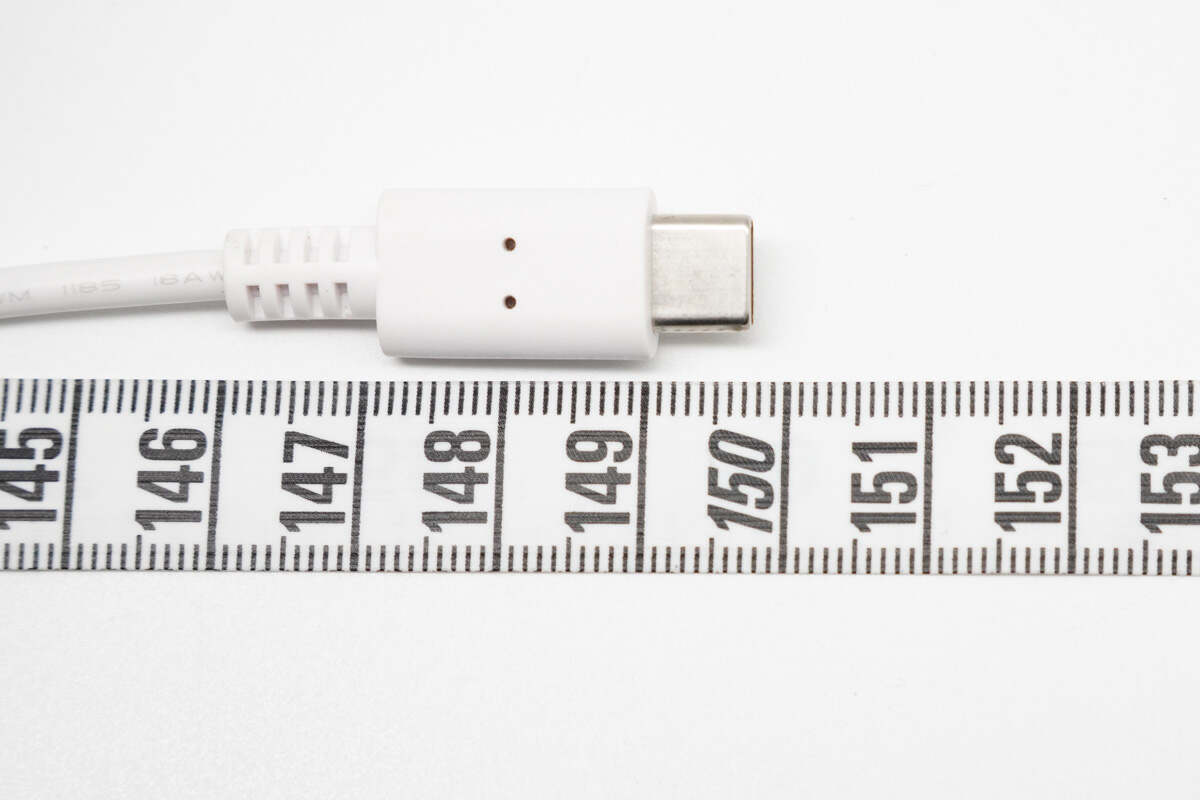

一体式充电线材（外露部分）长度约为150cm。

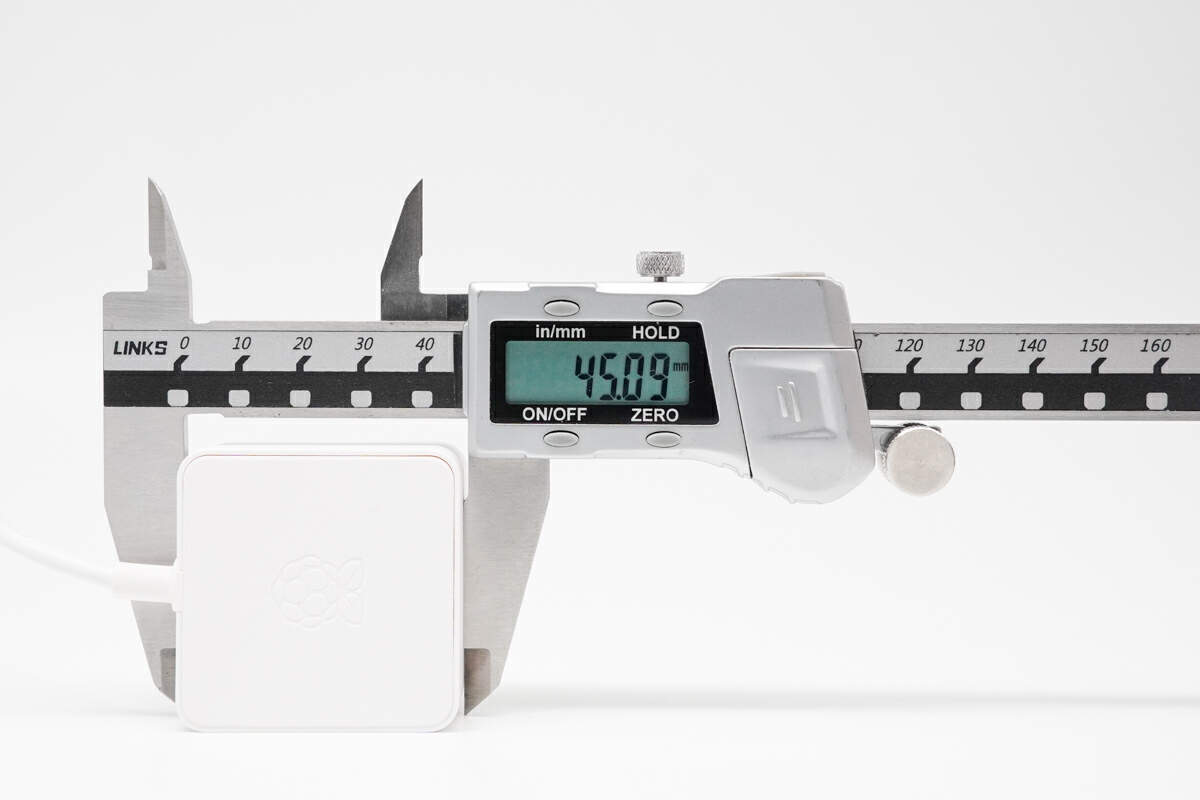

Raspberry Pi 15W 电源适配器主体长度约为45.09mm。

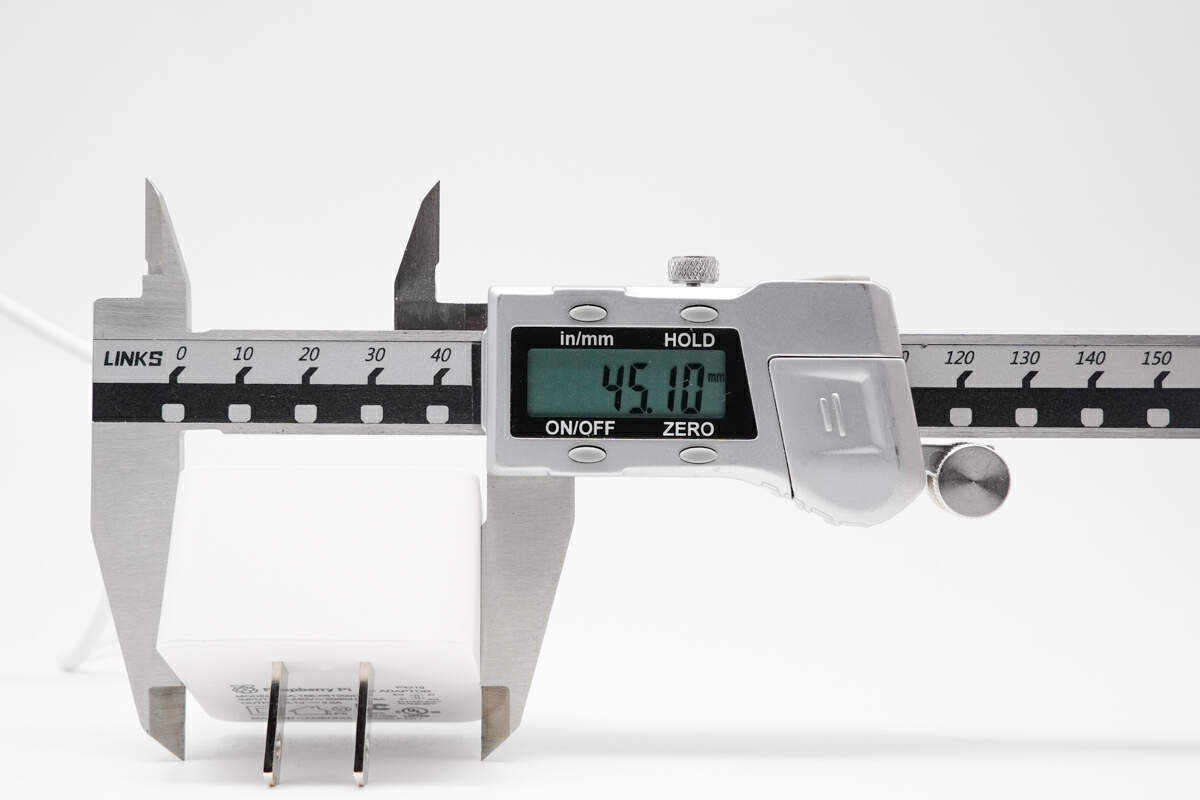

Raspberry Pi 15W 电源适配器主体高度约为45.10mm。

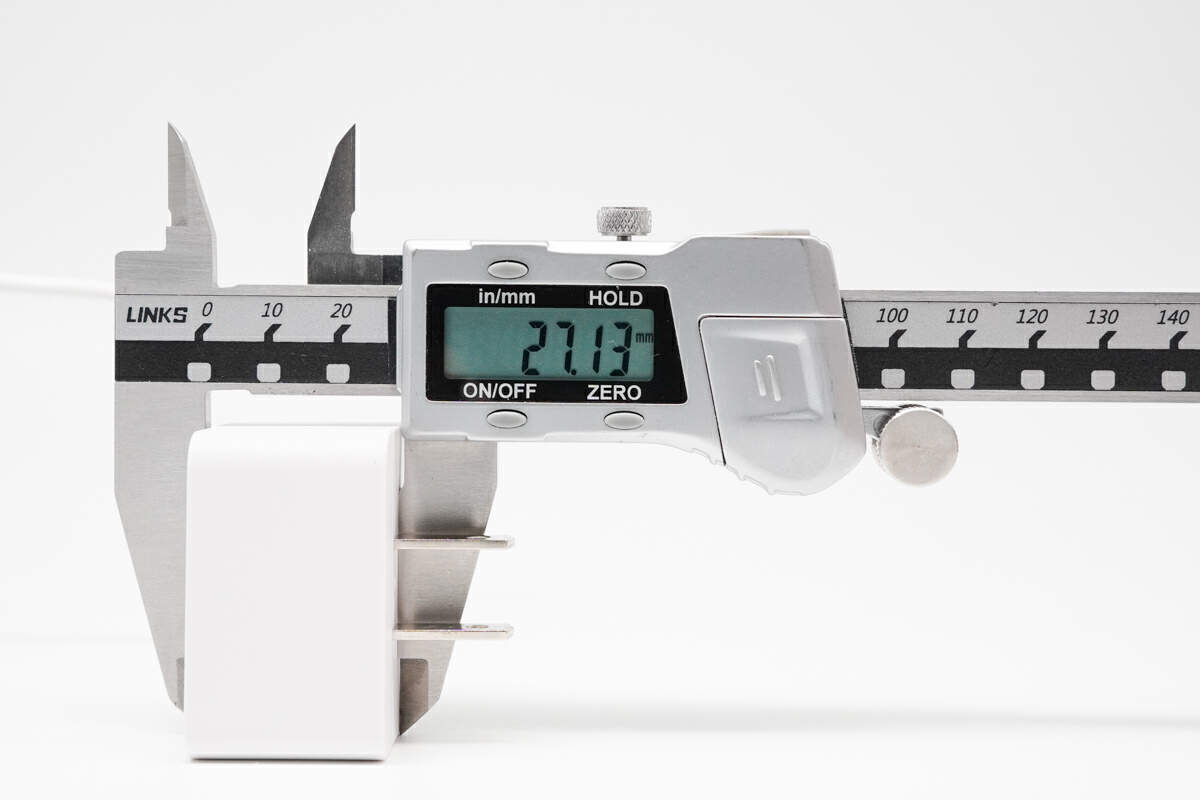

Raspberry Pi 15W 电源适配器主体宽（厚）度约为27.13mm。

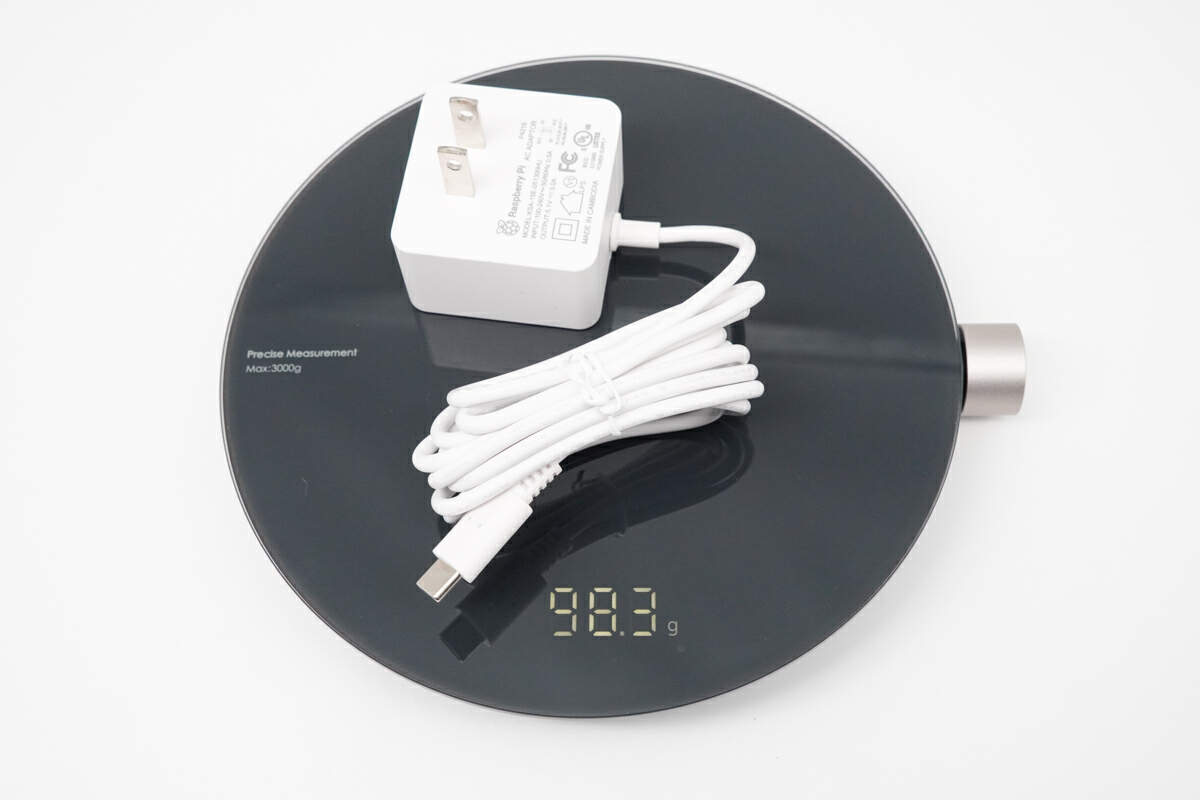

Raspberry Pi 15W 电源适配器的重量约为98.3g。

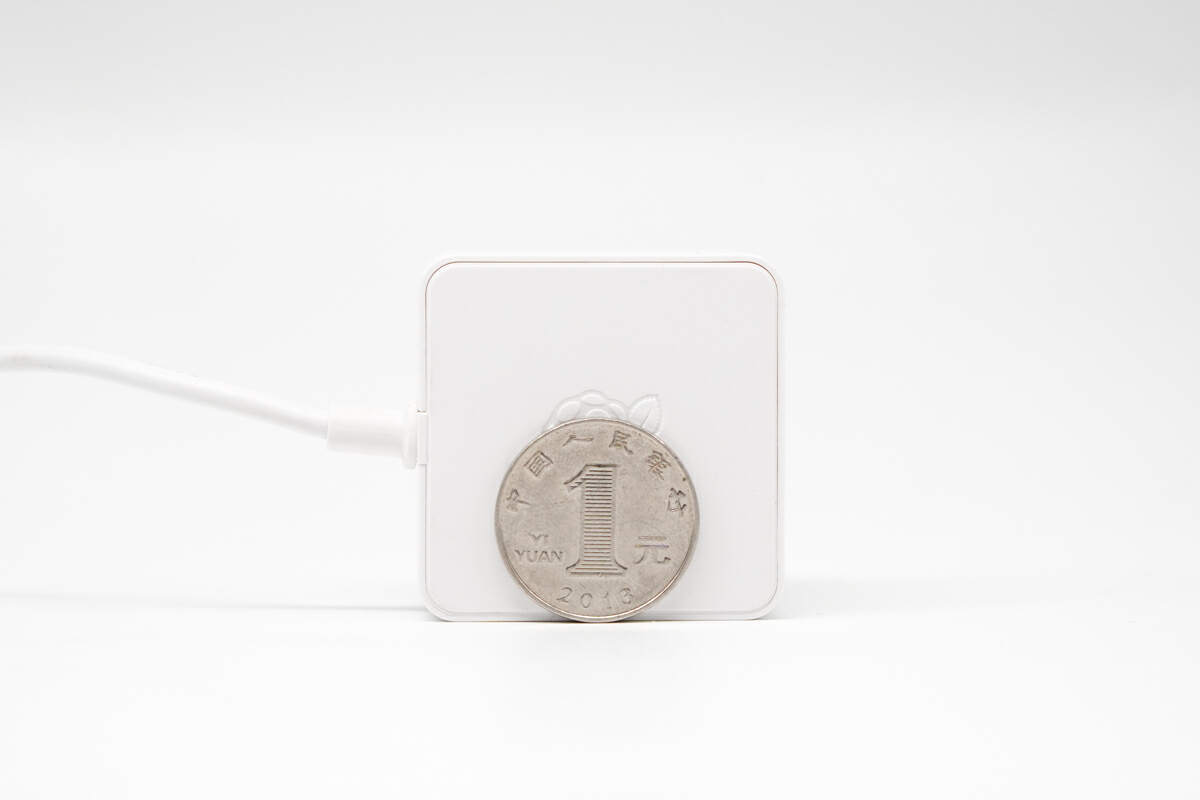

Raspberry Pi 15W 电源适配器主体与1元硬币相比，体型相对小巧。

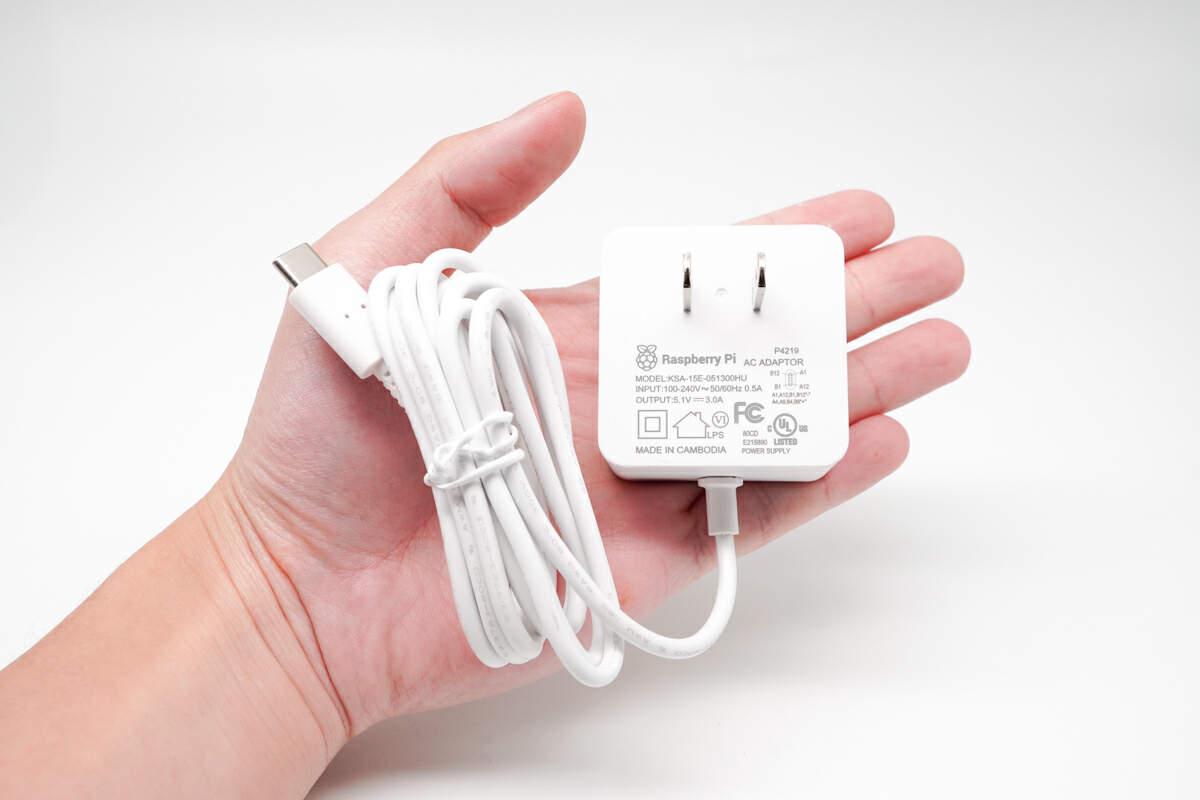

Raspberry Pi 15W 电源适配器放在成年男性手掌中，整体观感小巧，可单手握持。

协议测试

追求探索完整的协议是这个测试的意义，方便用户能根据具体的协议进行设备的选择，拥有更好的快充体验。

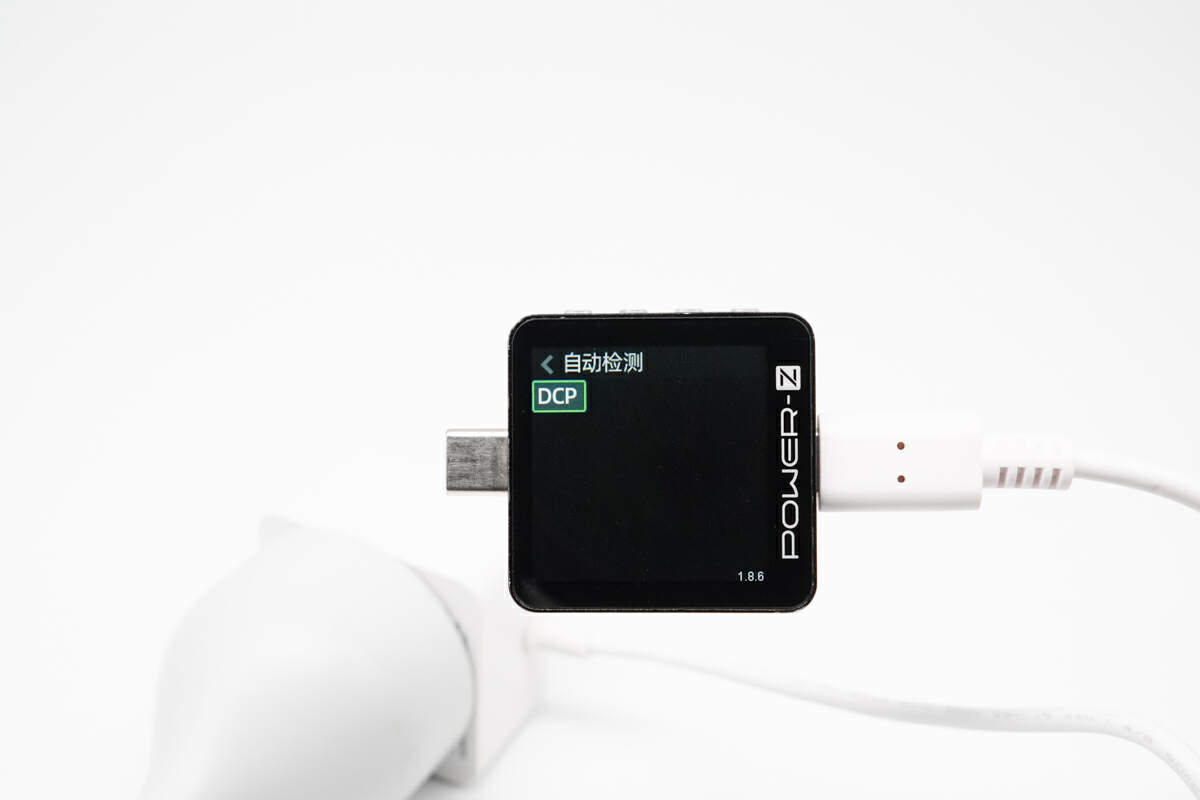

使用 POWER-Z KM003C 测试仪测试一体式 Type-C 线材的充电协议，实测支持 DCP 充电协议。

产品测试

接下来就带大家看一看这款充电器的具体使用体验，充电头网会从兼容性测试、充电全程测试、待机功耗测试、转换效率测试等方面带大家全方位了解这款充电器。

充电兼容性测试

兼容性测试环节可以清楚的得知充电器为各个设备的充电情况，充电头网会使用数十款设备搭配充电器进行测试，为读者呈现真实的测试数据。

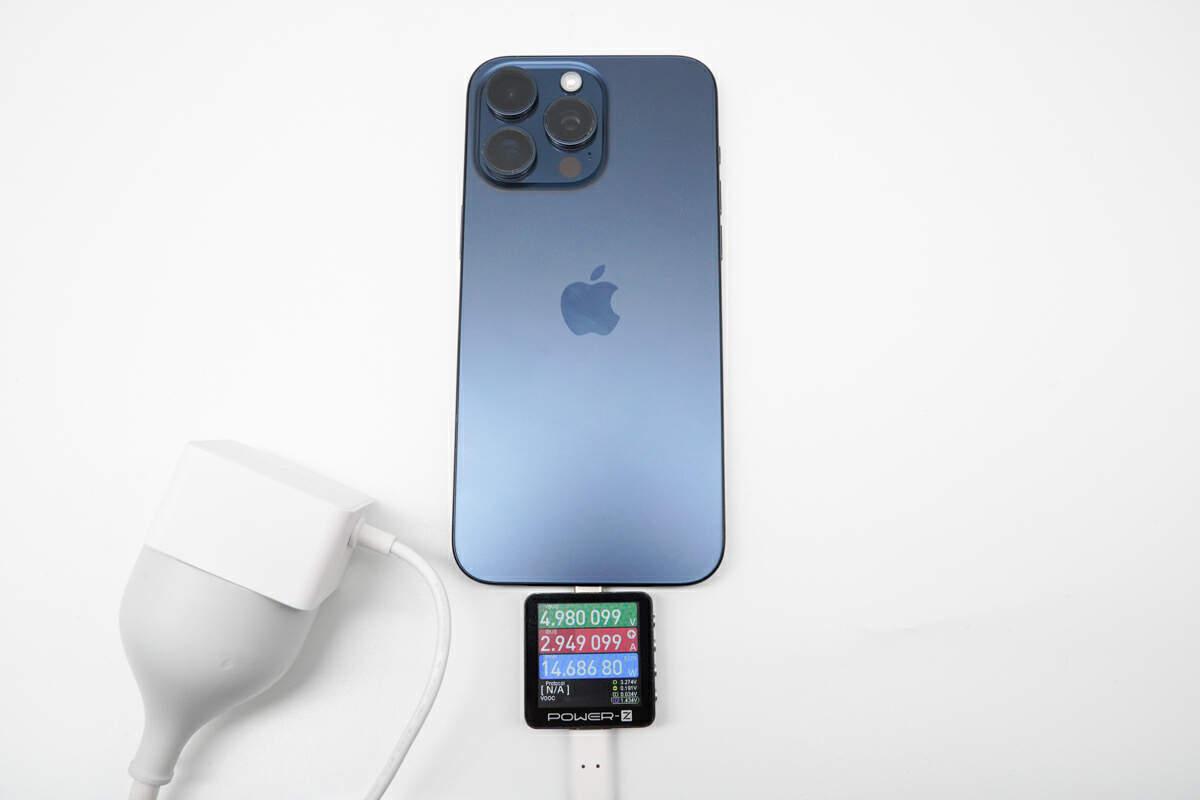

使用Raspberry Pi 15W 电源适配器对iPhone 15 Pro Max手机进行充电，实测当前手机端输入功率为4.98V 2.95A 14.69W。

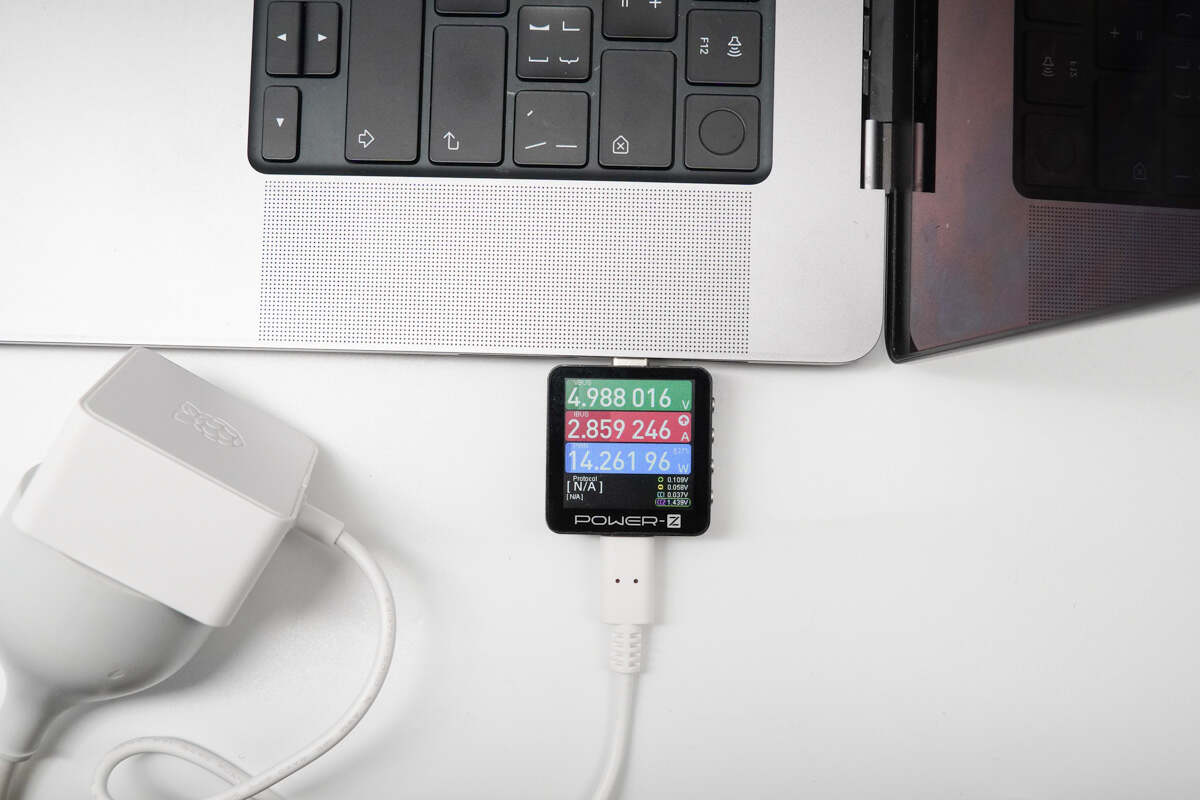

使用Raspberry Pi 15W 电源适配器对MacBook Pro 16 M1 Max 笔电进行充电，实测当前笔电端输入功率为4.99V 2.86A 14.26W。

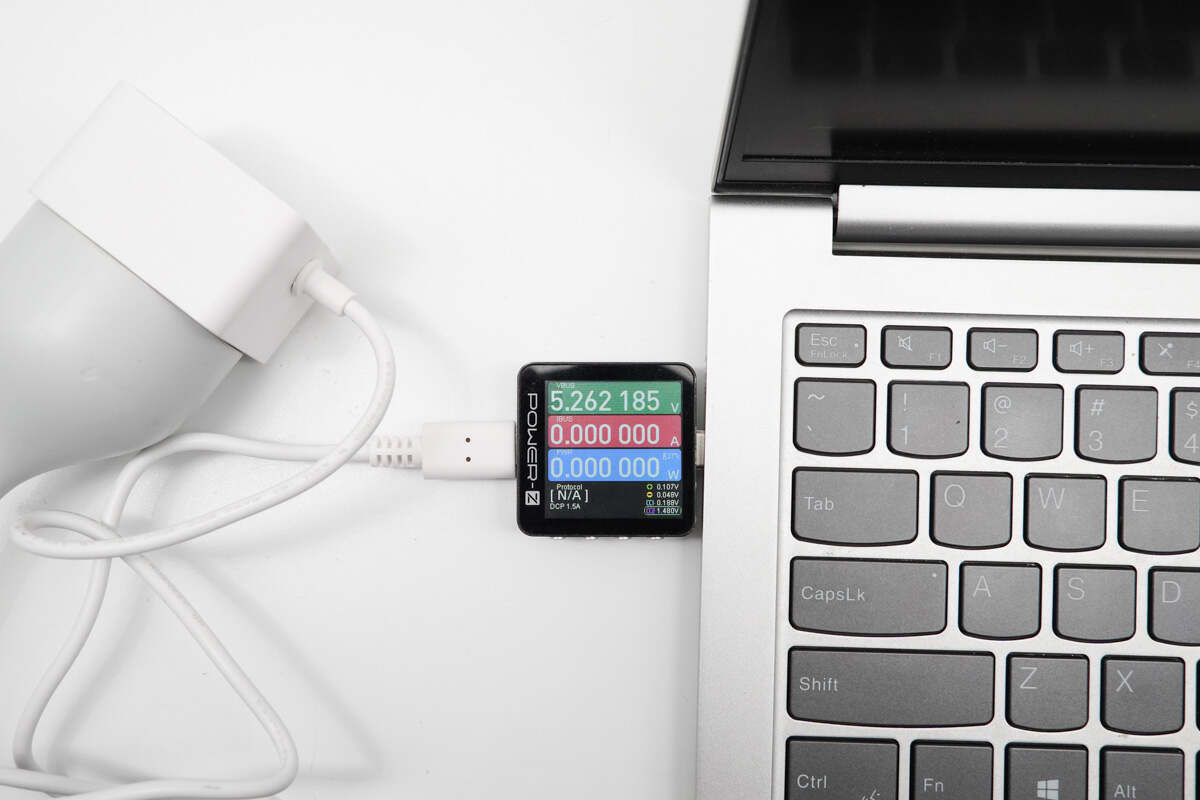

此外，对联想小新 Pro 14笔电进行充电，实测无充电输入，即无法进行充电。

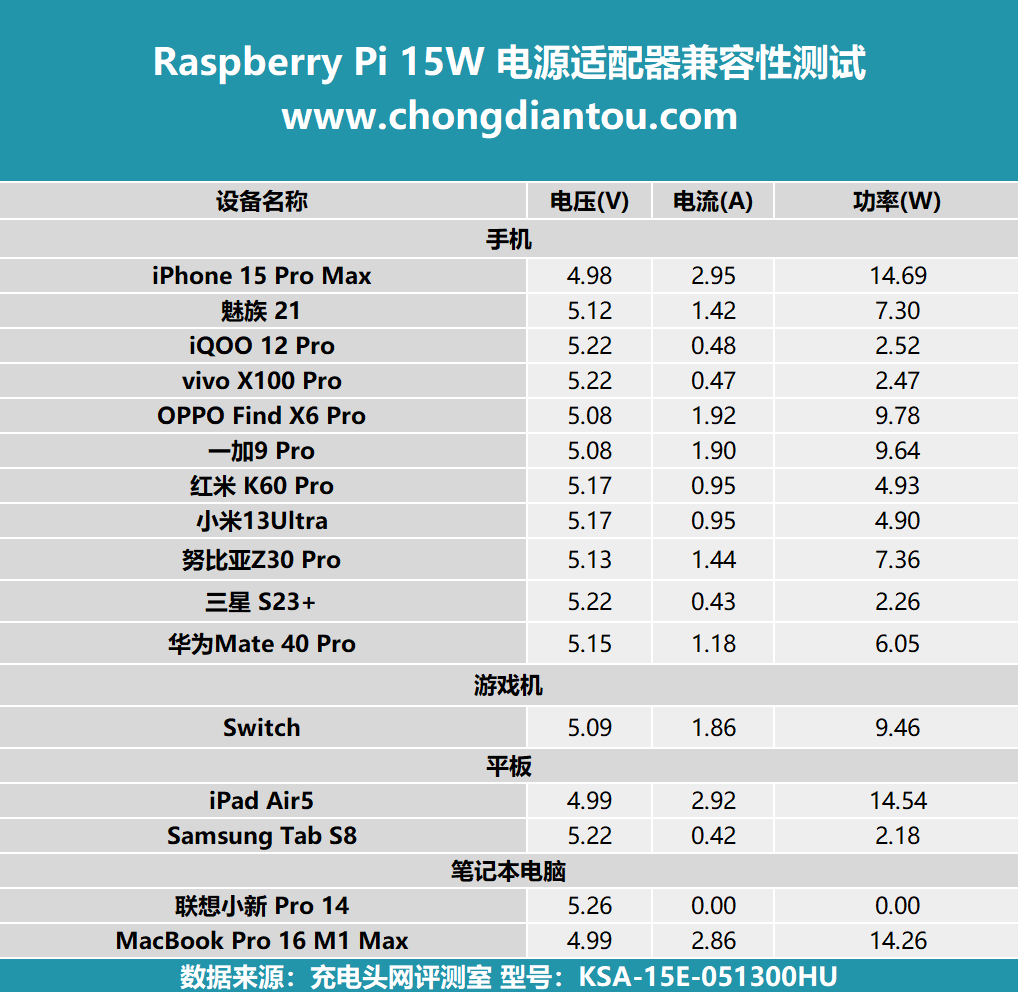

将以上主流的终端设备充电数据汇总制表，可以看到多数手机设备握手5V电压档位，而对笔电设备而言，达不到部分型号的充电规格要求，即无法充电。

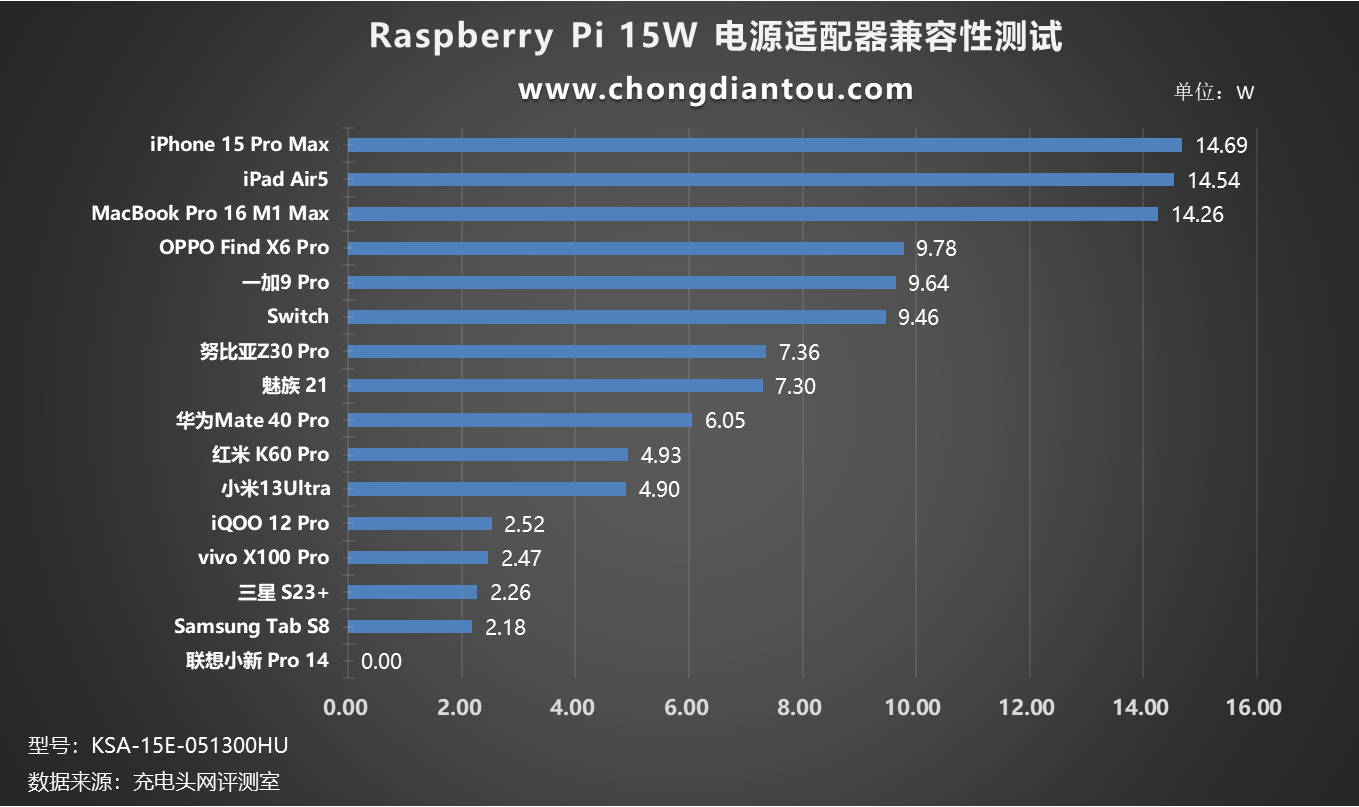

将充电功率数据绘制为柱状图，可以看到其输出表现可划分为5W、10W、15W等档位，对于 Apple 系设备的充电功率较高，但依旧为正常充电状态。

充电全程测试

Raspberry Pi 15W 适配器单口最大输出功率20W，将Raspberry Pi 15W 适配器与 iPhone 15 放置于25℃的恒温箱中，并接通电源，测试结果如下。

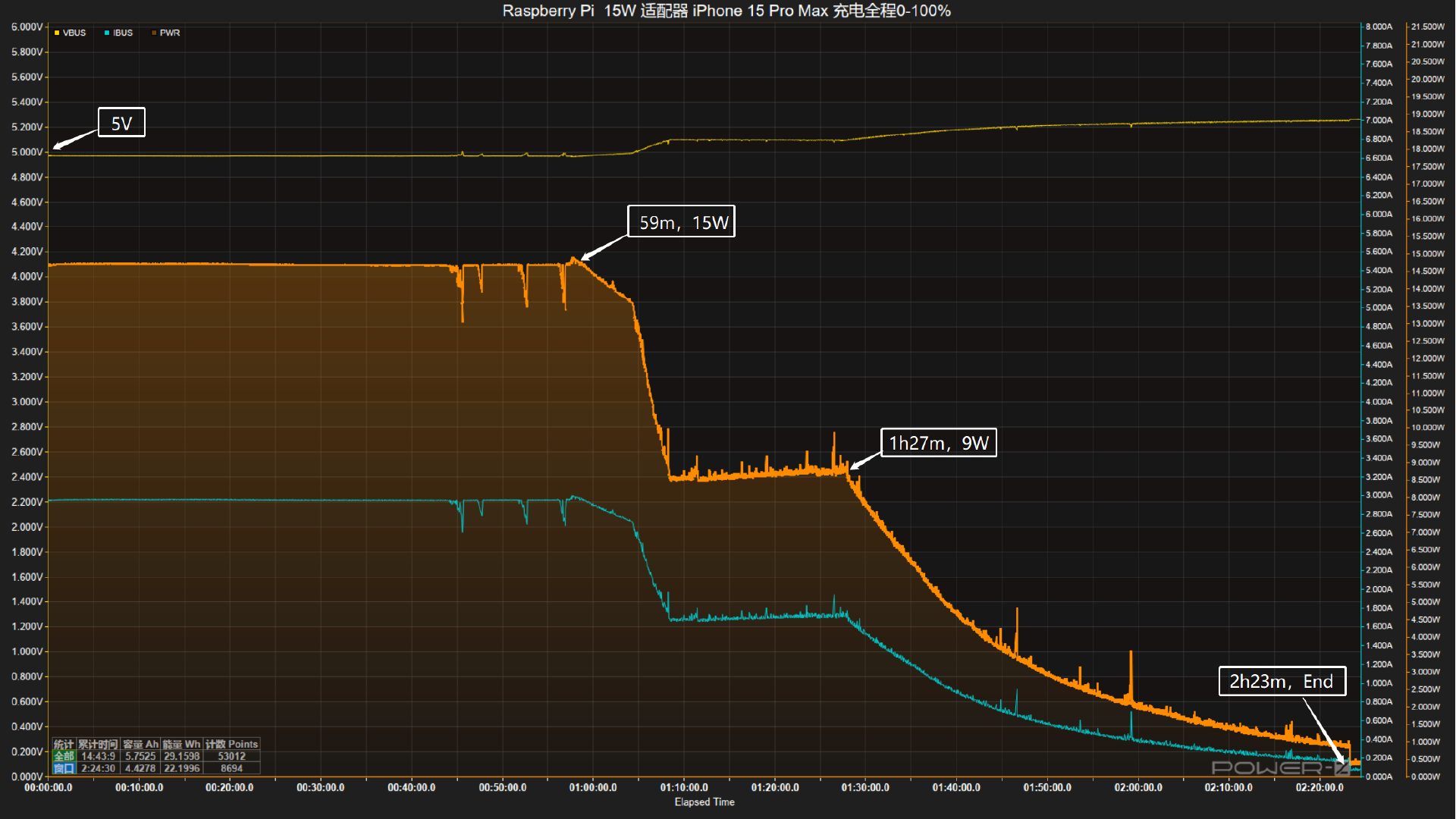

接通电源后握手5V电压，前59分钟功率稳定在15W左右；随后功率下降至9W左右并持续充电至第1小时27分钟；随后功率不断下降，直至手机充满电，充电全程耗时约2小时23分钟。

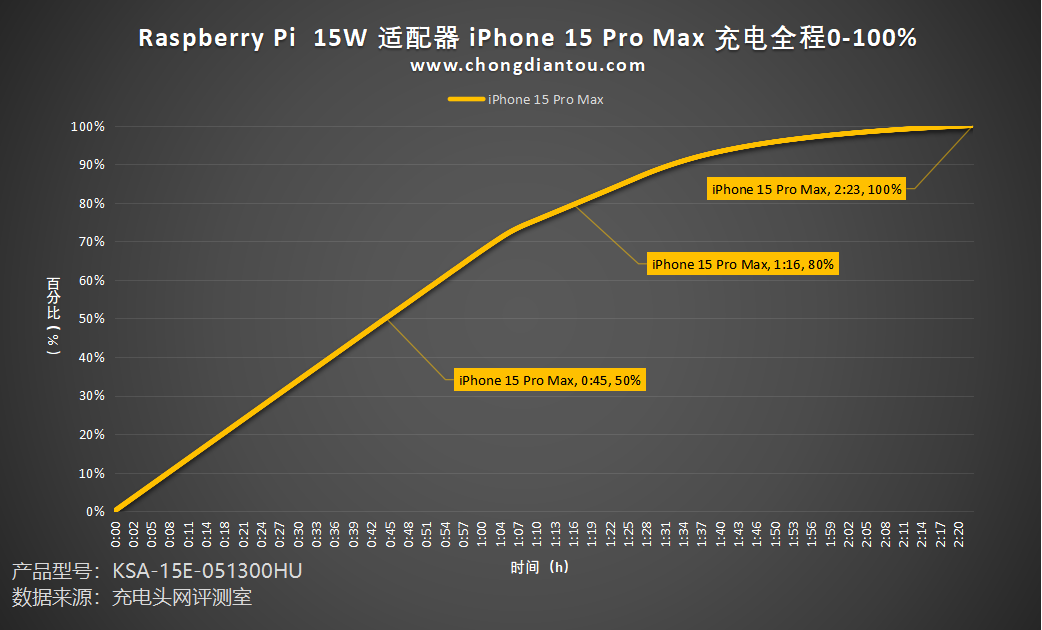

绘制出折线图，可以看出，Raspberry Pi 15W 适配器为 iPhone 15 充电至50%耗时45分钟，充至80%耗时1小时16分钟，充至100%耗时约2小时23分钟。

空载功耗测试

充电器在插座上插着不使用的情况下是否会浪费电，具体会损耗多少电能，这是许多读者心中的疑问，待机功耗环节就是为了解答这个问题。将充电器插在贝奇功率计的插座上，并读取功率计上的数据，测试结果如下。

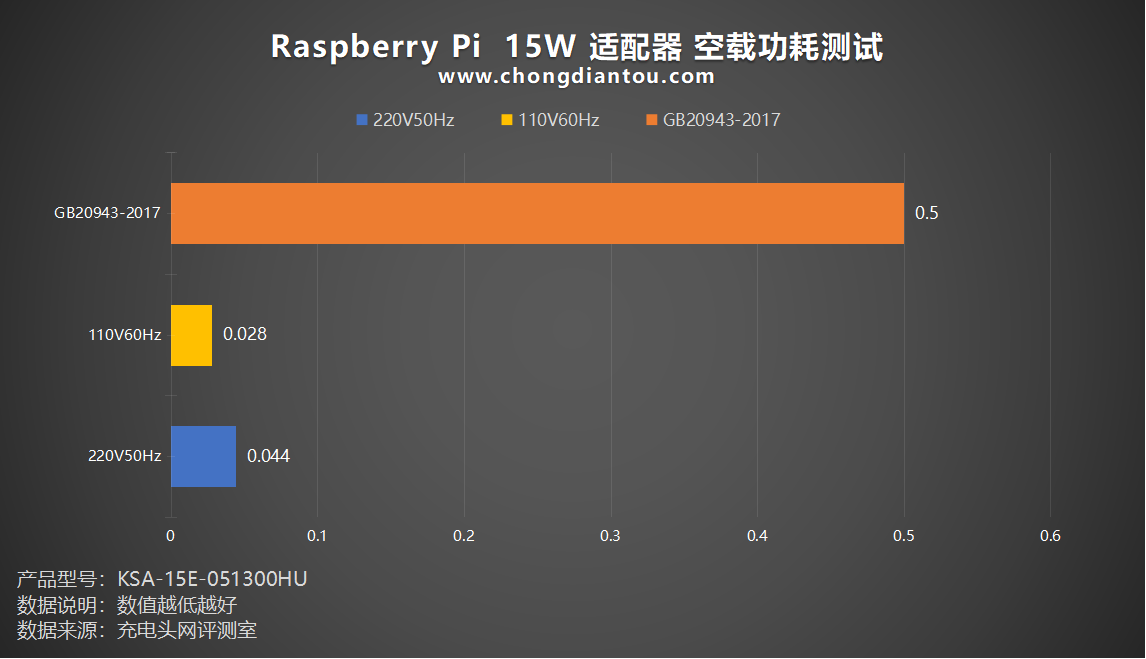

经过功率计测试，充电器在220V 50Hz 电压下的空载功耗为0.044W，换算下来一年损耗的电能约为0.385KW·h，若市电价为0.6元/KW·h，则充电器一年的电费约为0.23元左右。

再来看看在110V 60Hz 电压下的空载功耗，使用功率计读取的功耗为0.028W，换算下来一年损耗的电能约为0.245KW·h，若市电价为0.6元/KW·h，则充电器一年的电费约为0.15元左右。

小结

经过上面的空载功耗测试，Raspberry Pi 15W 适配器在 220V 50Hz 电压环境下插在插座上不使用，一年下来消耗的电费约为0.23元左右；而在110V 60Hz 的电压环境插在插座上不使用，一年下来消耗的电费约在0.15元左右。

转换效率测试

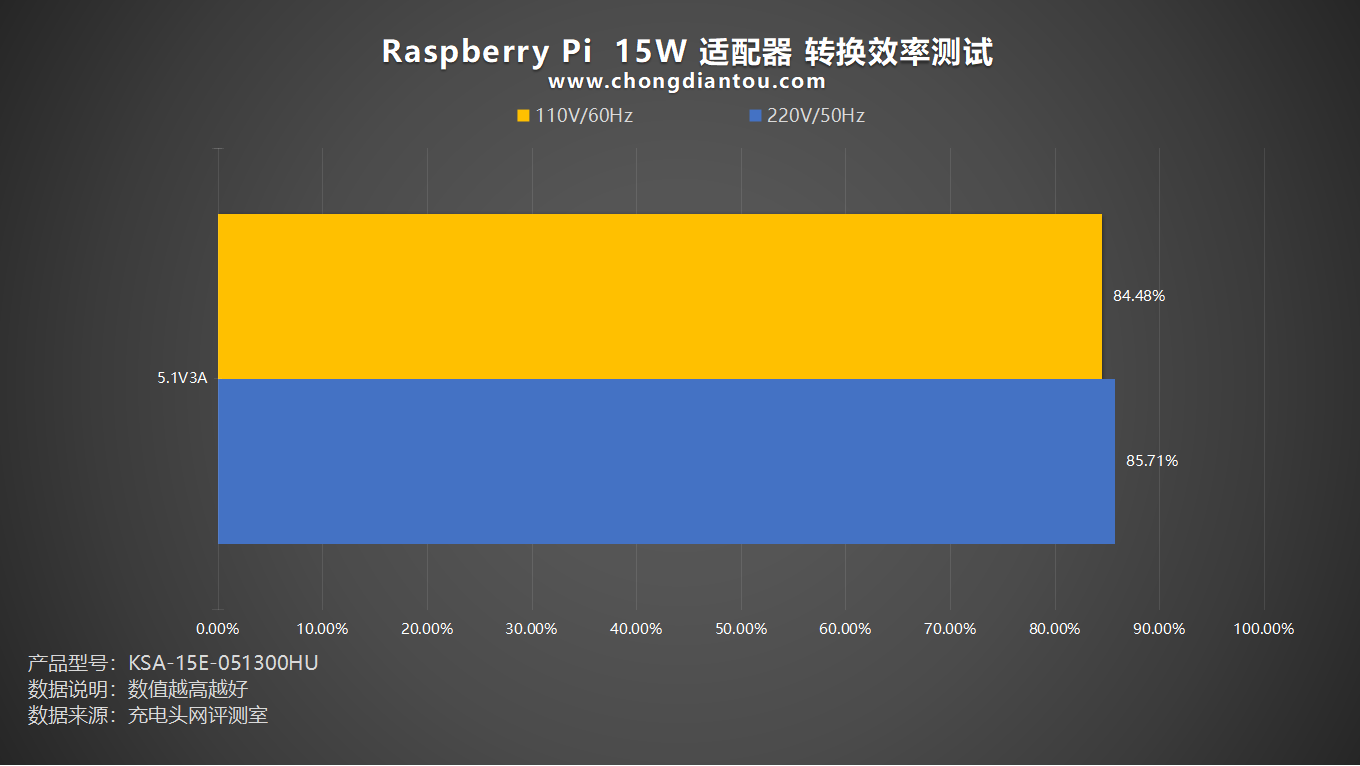

充电器本质上是一种转换设备，过程中会有损耗，以热量的形式散发出来；充电器从插座上汲取的功率往往会比充电器标注的功率大一些；将Raspberry Pi 15W 适配器在220V 50Hz 和110V 60Hz 交流输入的情况下分别进行转换效率测试，下图是测试结果。

先来来看看110V 60Hz电压下 的转换效率，5.1V3A档位，转换效率为84.48%。

再来看看220V 50Hz电压下转换效率如何，5.1V3A档位，转换效率为85.71%。

整体来看，Raspberry Pi 15W 适配器在两类电压下的转换效率在同类充电器中属于主流水平。

纹波测试

由于充电器中采用开关电源，变压器次级输出的并非直流电，需要经过整流和电容滤波输出，也就是充电器输出会存在纹波；充电头网采用示波器测试充电器输出的纹波值，与行业标准进行比对，检测充电器的输出质量。纹波越低，充电器的输出质量就越高。

空载纹波测试

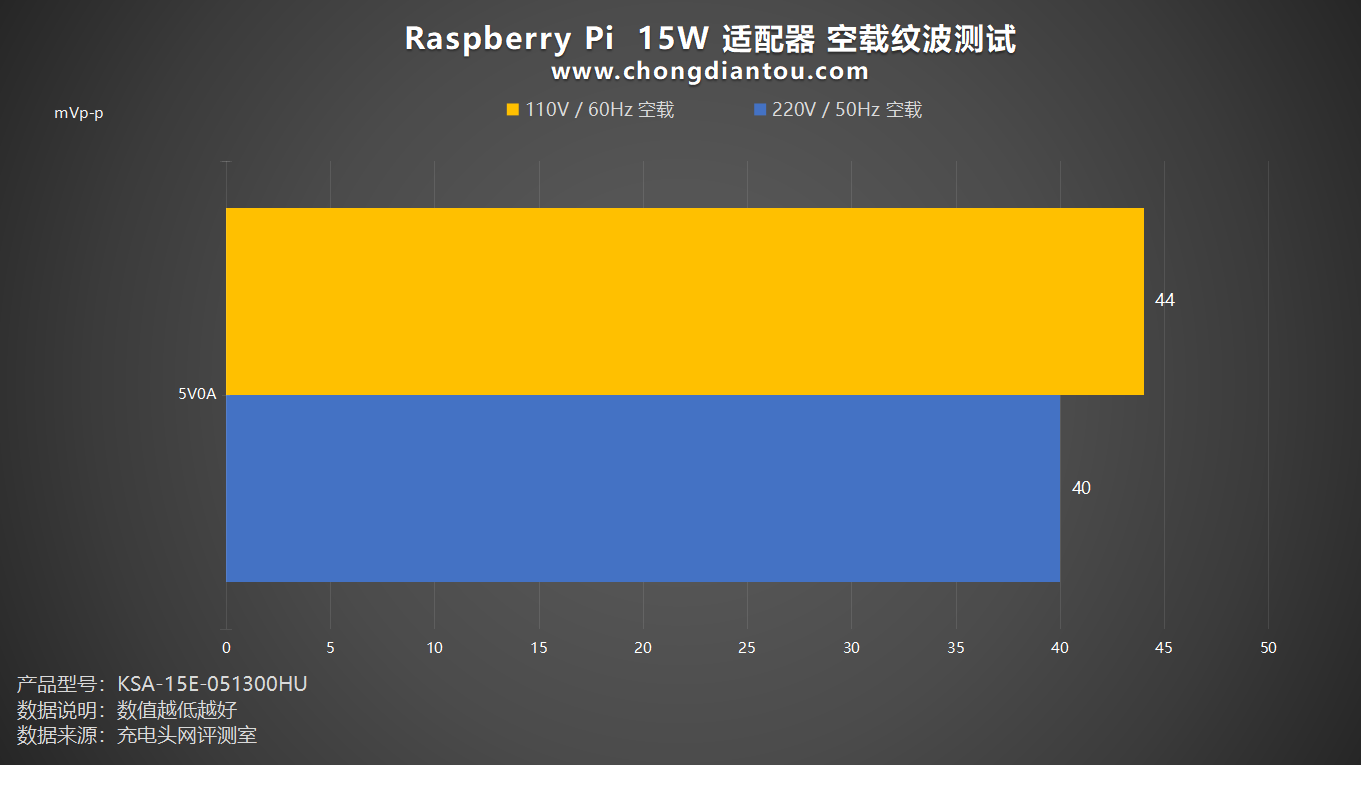

首先来看看110V 60Hz电压下的空载纹波表现如何，5V0A纹波峰峰值为44mVp-p。

再来看220V 50Hz电压下的空载纹波，5V0A纹波峰峰值为40mVp-p。

带载纹波测试

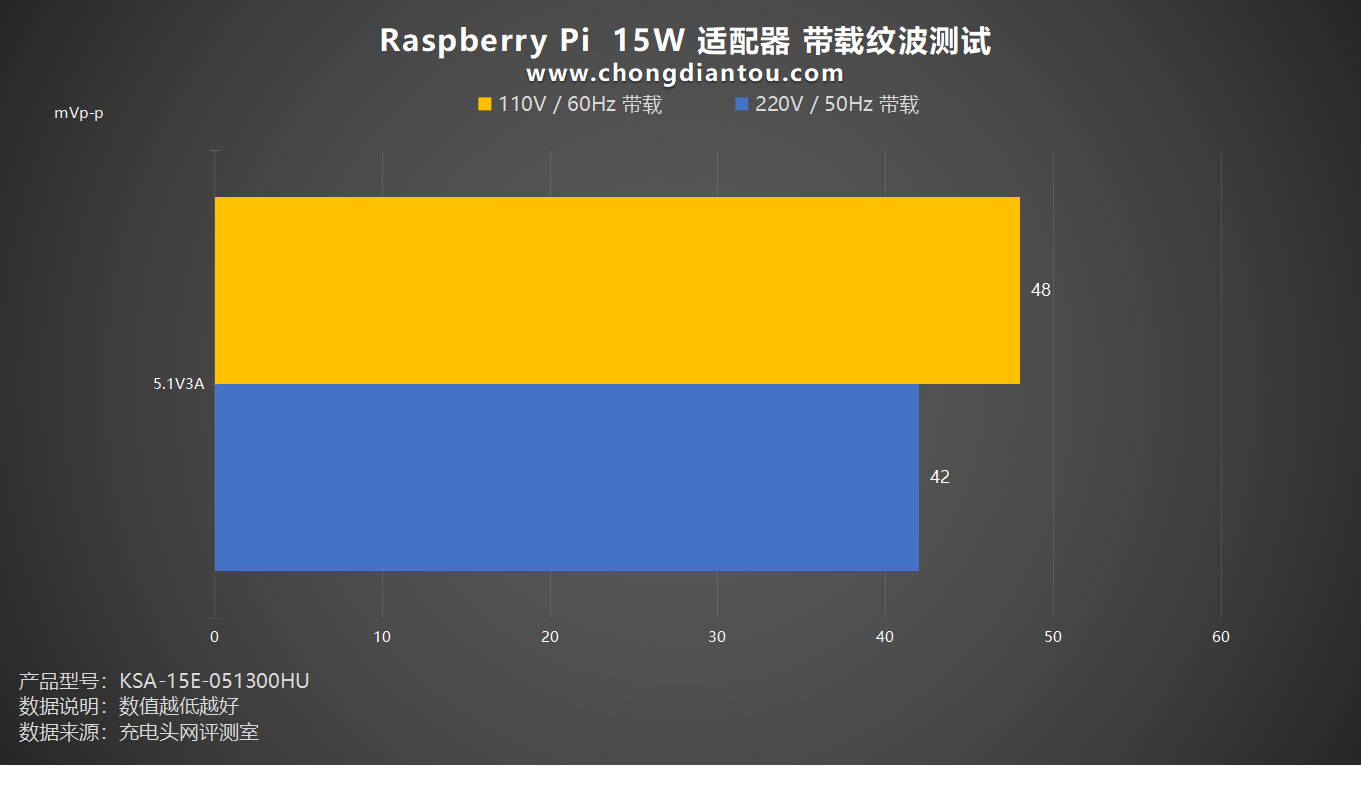

首先来看看110V 60Hz电压下的带载纹波表现如何，5.1V3A纹波峰峰值为48mVp-p。

再来看看220V 50Hz电压下的带载纹波，5.1V3A纹波峰峰值为42mVp-p。

小结

YD/T 1591-2009 通信行业标准中充电器纹波要求是不高于200mVp-p，Raspberry Pi 15W 适配器在220V 50Hz、110V 60Hz的输入电压下，所有输出功率纹波峰峰值均不高于48mVp-p，整体来看表现不错。

温度测试

充电器是一种转换设备，充电过程中会有损耗，以热量的形式散发出来，所以充电器会发热。将Raspberry Pi 15W 适配器放置于25℃的恒温箱中，以5.1V3A负载一小时后采集充电器表面的温度。

首先看看在220V 50Hz 电压输出下充电器温度表现如何。

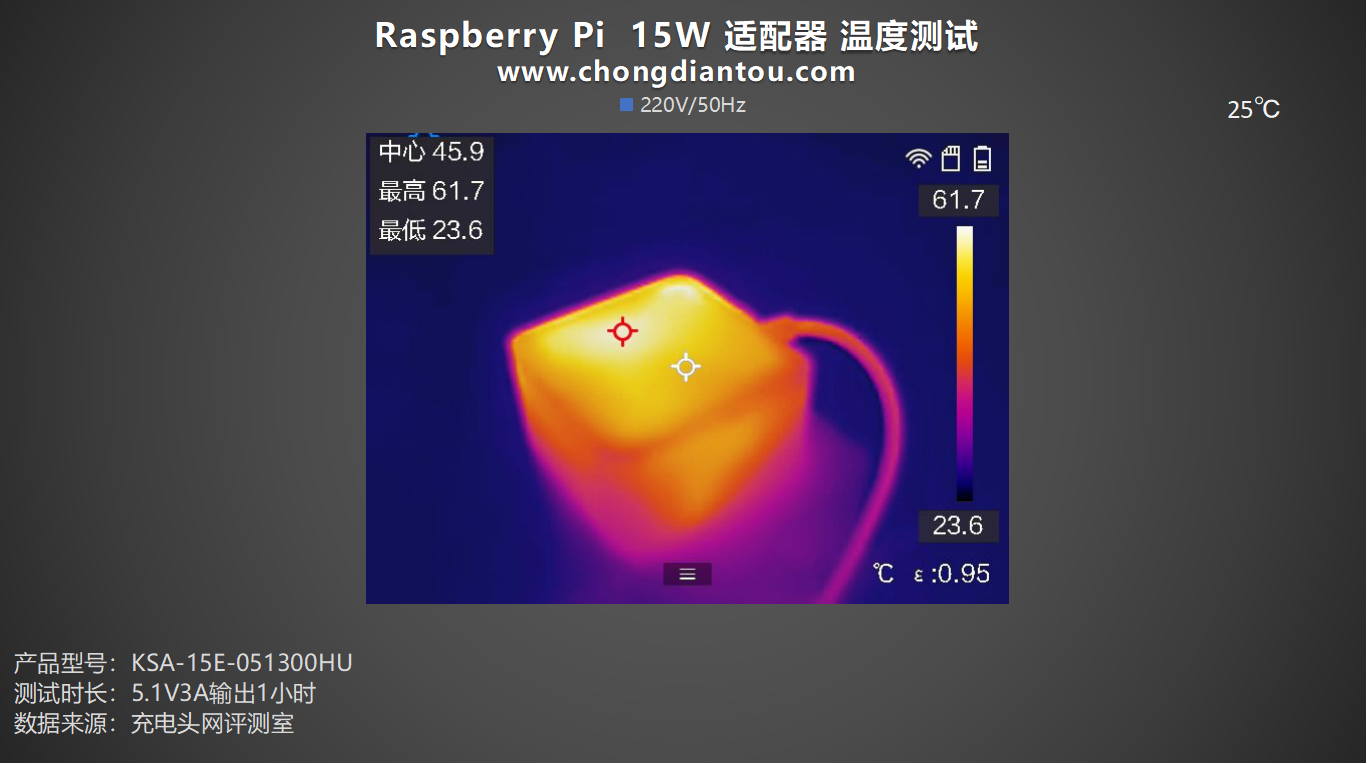

一小时后，使用热成像仪拍摄充电器表面最高温度为61.7℃。

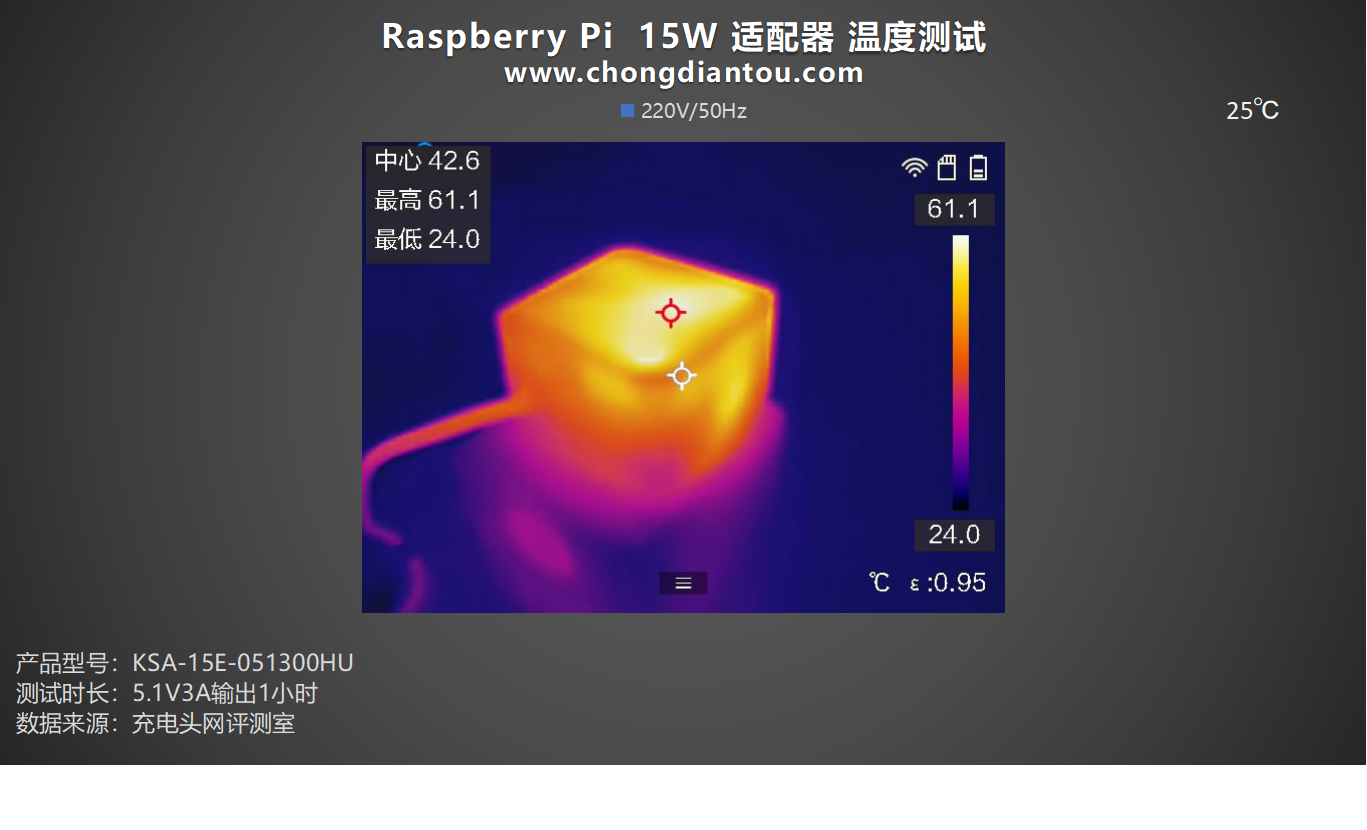

使用热成像仪拍摄充电器另外一侧表面最高温度为61.1℃。

下面看看在110V 60Hz 电压输出下充电器温度表现如何。

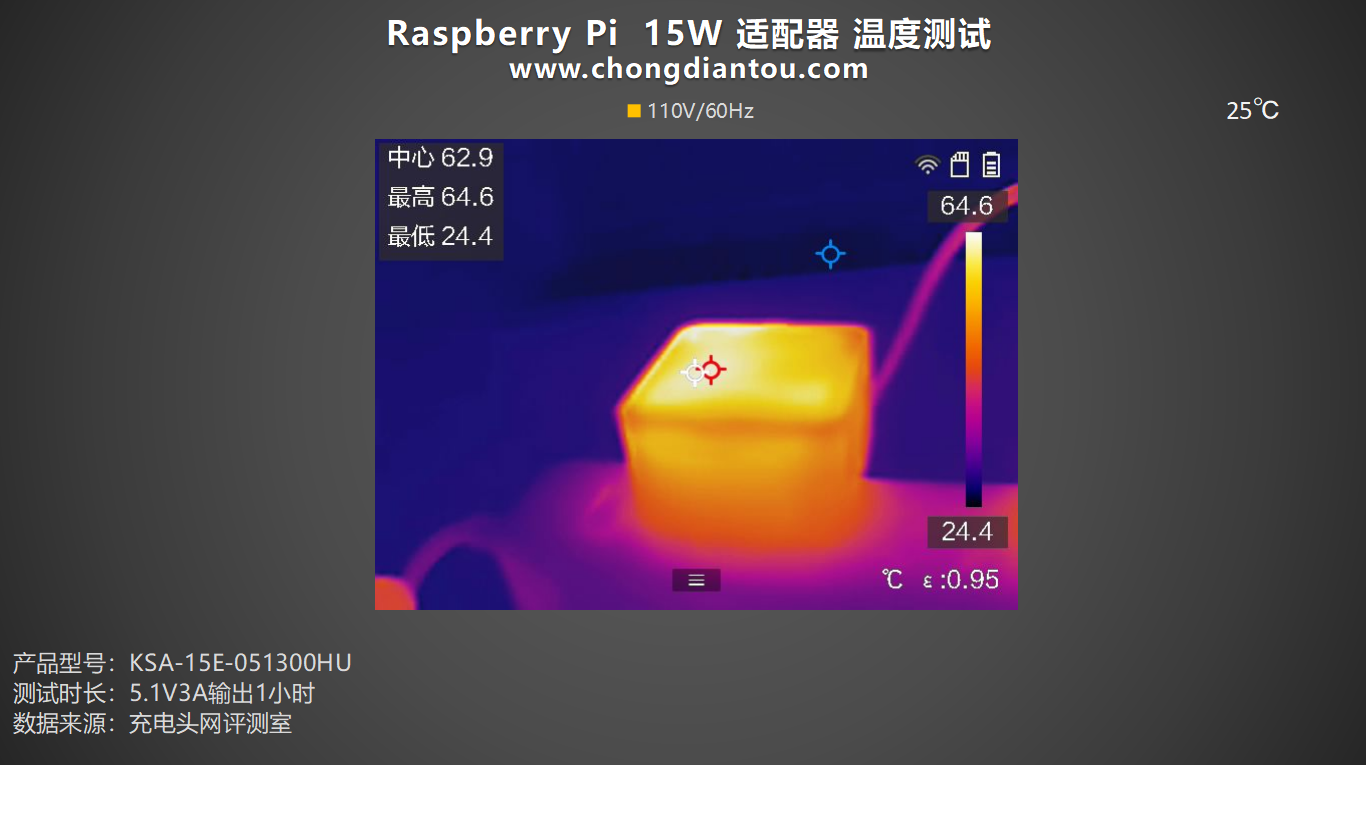

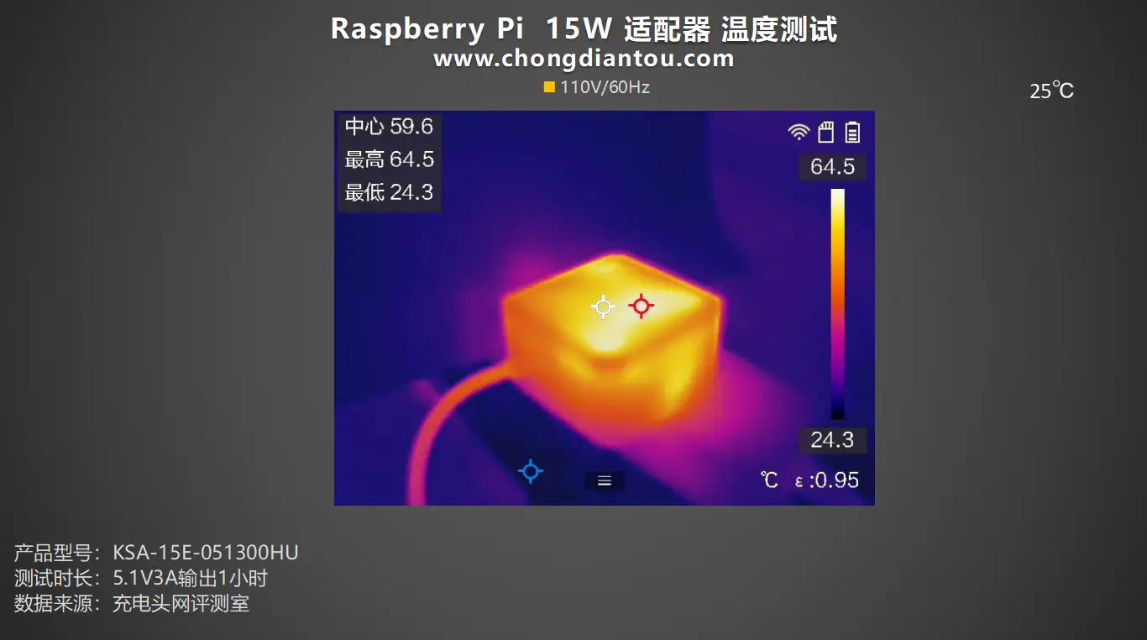

一小时后，使用热成像仪拍摄充电器表面最高温度为64.5℃。

使用热成像仪拍摄充电器另外一侧表面最高温度为64.6℃。

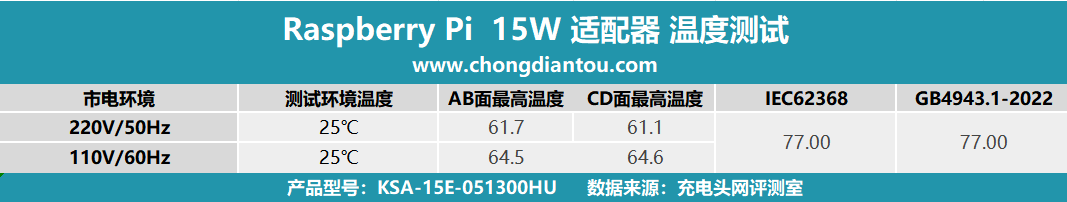

将温度数据汇总成表格，220V 50Hz 电压下的最高温度在61.7℃，110V 60Hz 电压下的最高温度在64.6℃。对于一个15W非氮化镓的充电头来说这个温度表现比较一般。

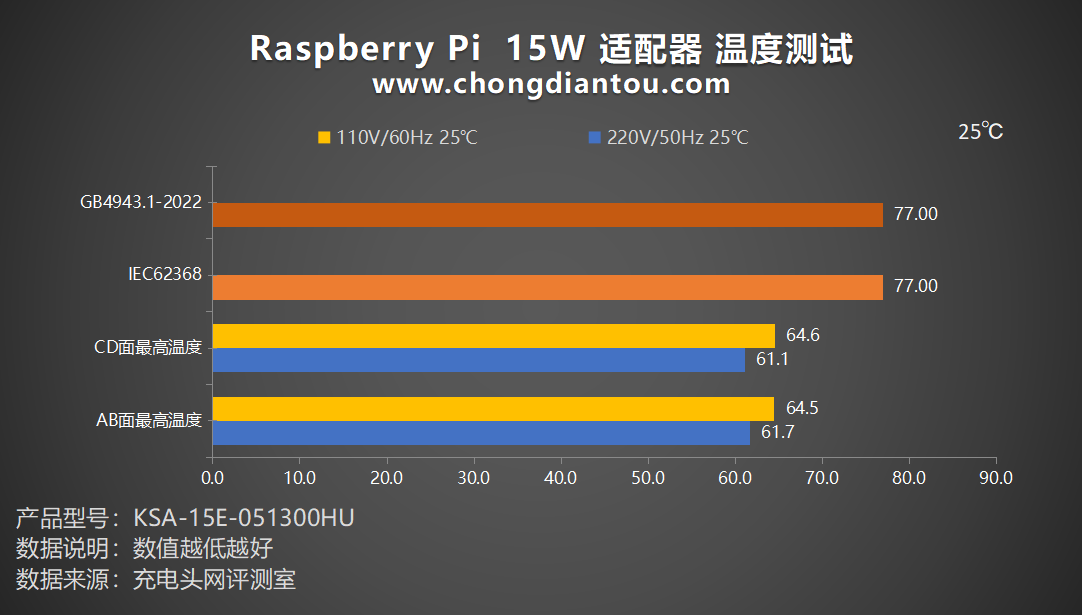

将数据绘制成柱状图，可以看出Raspberry Pi 15W 适配器在220V 50Hz、110V 60Hz 电压下的输出时的最高温度为64.6℃，最高温度满足IEC国际电工委员会IEC62368与新国标GB4943.1 2022对电子电气设备测试中，温度不高于77℃的要求。

充电头网总结

树莓派Raspberry Pi 15W 电源适配器拥有纯白色的简约外观设计，它自带一体式 Type-C 充电线材，充电测试方面，充电器支持最高15W输出，分别对主流的手机、平板、笔电设备进行充电，充电功率方面表现稳定，但对拥有较严格的充电规格的掌机、笔电设备，或会导致无法充电的情况。

在性能测试方面，充电器的空载功耗最高约为0.044W，可忽略不计；其输出转换效率在85%左右（线端测试），为主流水准。此外，负载时的纹波数值均不超过50mVp-p，输出较为稳定；最后，25℃环境下以 15W 满负载状态下进行温度测试，充电器温度最高为64.6℃，使用更安心。

整体来说，树莓派Raspberry Pi 15W 电源适配器拥有一体式 USB Type-C 线材设计，可对 iPhone 15系、主流安卓手机、平板等终端设备充电，但建议为需要持续供电的小功率设备搭配，用户的充电体验方面无阻碍。
