前言

大小和成本都很小的光伏连接器，作用却非常重要，接线盒、组件和逆变器之间的线缆连接都会用到。

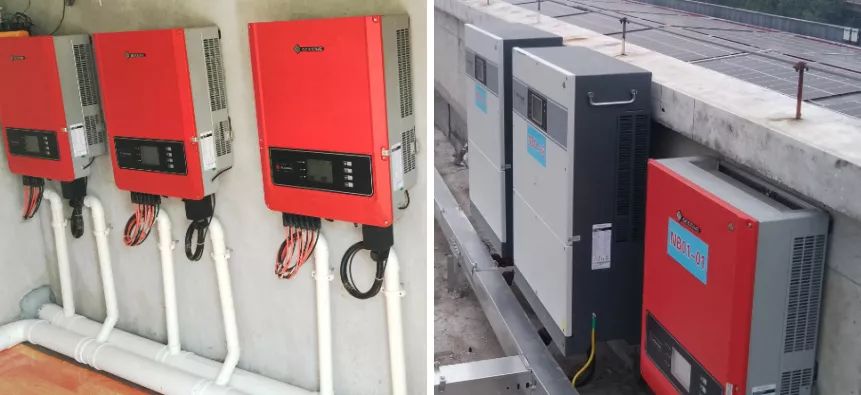

一、连接器在系统中的重要性

一个1MW的电站直流侧有超过3500套连接器，交流侧也有100多个连接点，这些连接点承担起电站中电能的传输功能，但是很容易出现故障；据不完全统计，电站由59%的问题时来自于连接的问题，这就足以引起我们、EPC、业主的重视，好的施工、好的连接器质量是可靠、安全、高效电站的保障，下面我们从直流连接、交流连接、检测及注意事项来进行讲解。

二、直流端子连接方式

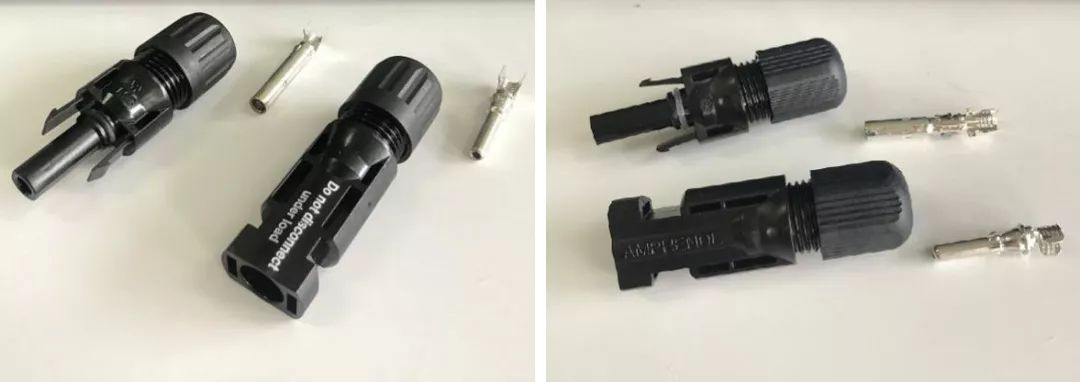

介绍两种常见型号的逆变器直流端子（连接器）的压接方式，一种为史陶比尔（ Multi-Contact）生产的MC4端子； 另一种为安费诺(Amphenol)生产的Amphenol H4端子。

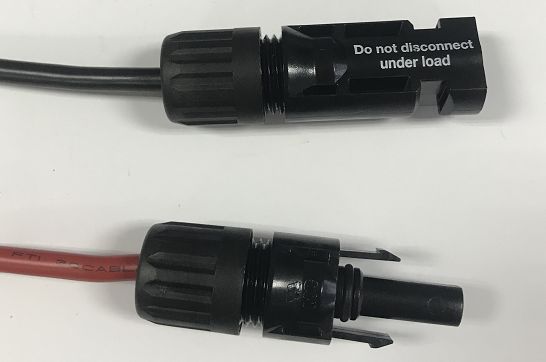

MC4端子

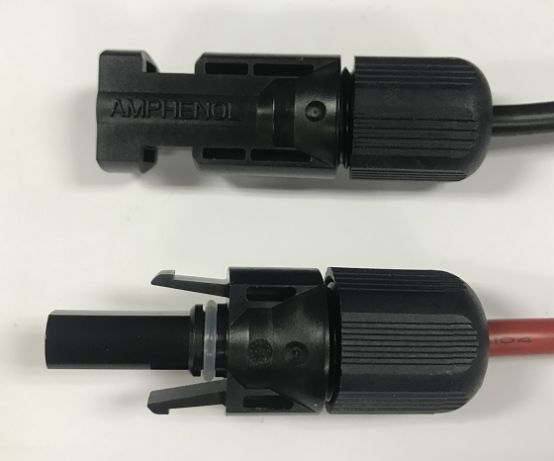

Amphenol H4端子

注意事项：

要使用原厂生产或逆变器厂家配套的连接器；逆变器厂家的逆变器附件盒里都备用足量的连机器；若有遗失或人为损坏，一定要通过厂家购买原装的连接器。

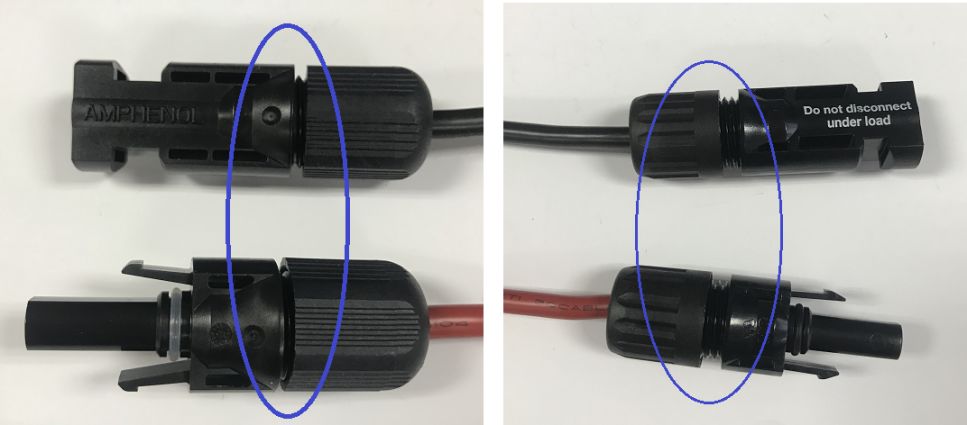

不同厂商的连接器禁止互插！互插的连接器会导致接触电阻增加，从而降低发电效率，还会因为温度升高加速塑料老化，电站有着火风险；连接器互插还会导致绝缘电阻低于标准要求，导致漏电流升高，爬电距离降低，进而引发电击风险。

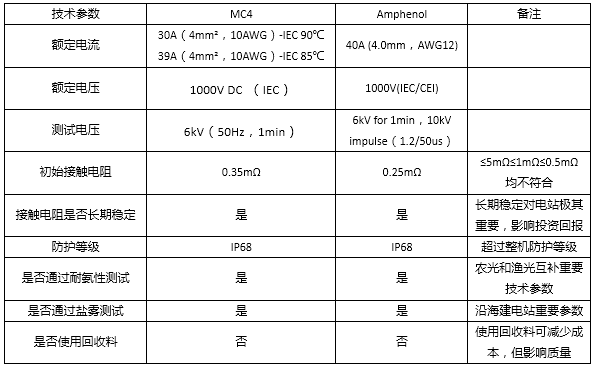

1、连接器的技术参数

2、连接器压接方式

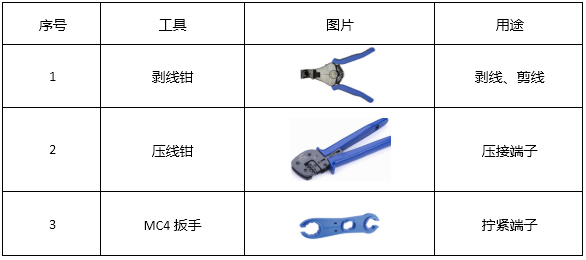

注：注意购买的压线钳的型号，不是所有的压线钳都适合光伏连接器的压接。

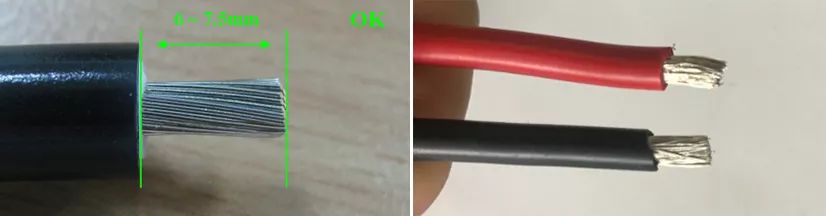

1、剥线，用剥线钳剥除线缆外表皮，剥出金属部分6~7.5mm左右，多余的用剥线钳切除，切口应整齐一致。

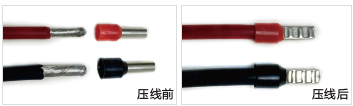

2、压线，用压线钳对线缆进行压接，正确的压接形式如下所示。

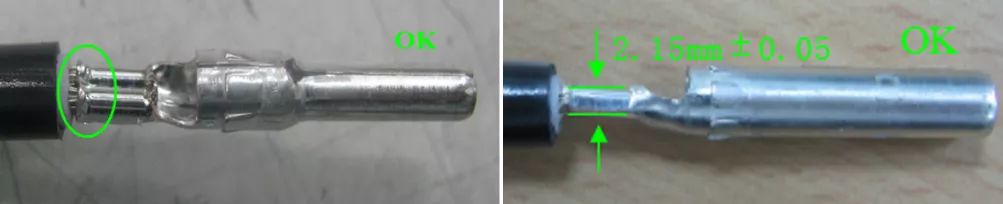

正确的压接形式

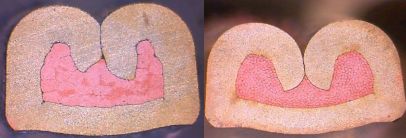

标准连接的横截面

3、将压接好的线缆插入MC4的公母头，插入的时候听到金属芯和塑料内芯完全吻合连接的声音。

4、用MC4扳手将MC4拧紧即可。

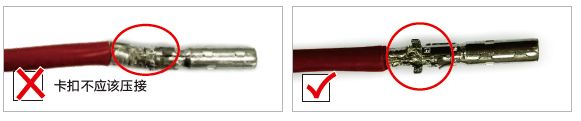

方法同MC4端子，但是注意安费诺正极有一个限位卡扣，不能被压接！

压接完成后的端子如下所示：

安费诺端子

注意事项：

1、PV+、PV-线缆用颜色区分（譬如红、黑线），否则容易接反连接器，造成该组串无法工作！插接时为确保没有接反还需要检测PV+对PV-电压是否为正电压，同一种颜色的线要求标记区分。

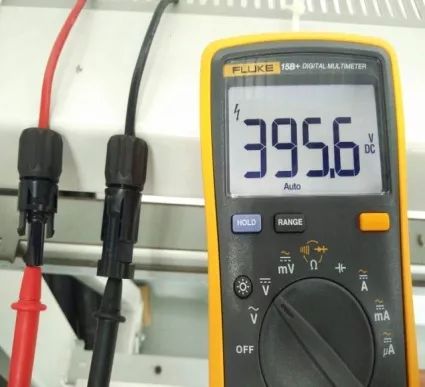

PV+对PV-为正电压（接线正确）

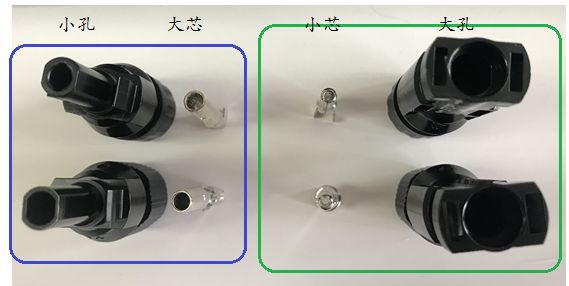

2、金属片和端子不能接反，正极小孔接大口径的金属片，负极大孔接小口径的金属片。

3、插入线缆时听到“咔”的一声表示线缆已经插好，这时候就可以拧紧了，连接器拧紧螺母时，螺母不须拧到底，再拧会破坏连接器本身或防水。

已拧紧（均有一定的缝隙）

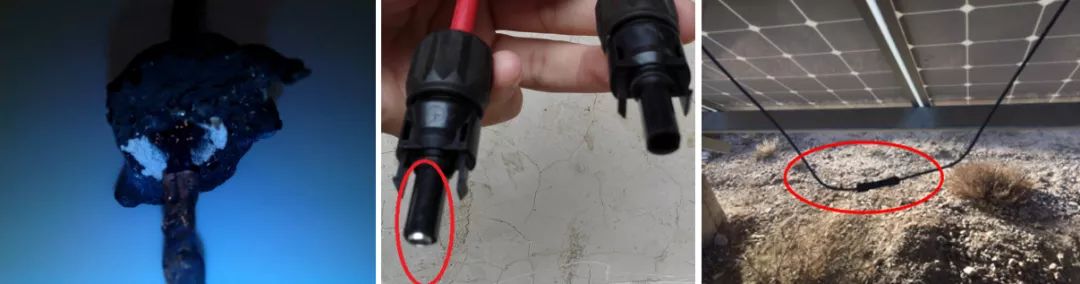

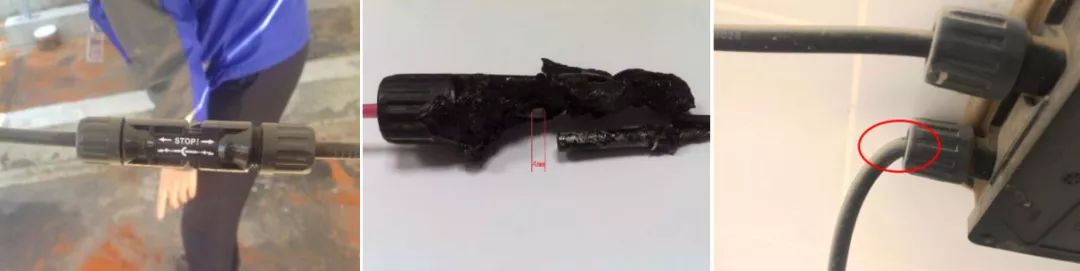

3、现场连接器常见故障

螺母拧紧程度不一致

正负极插合不到位

线缆存在应力

压接铜丝断裂

接触片插入过深

连接器悬空

三、交流端子连接方式

1、单相逆变器机（NS&DNS）

所需工具：剥线钳 、内六角

接线步骤：

① 用剥线钳剥出10mm的金属部分；

② 用内六角拧开螺丝，把剥出的多股软铜丝放入，注意线缆的火线、零线、和地线和接线端口一一对应，再用内六角拧紧，确保拧到螺丝头不超过外壳表面。

③ 拧紧螺帽，插到逆变器的交流端上，旋转固定，拧紧螺母即可；

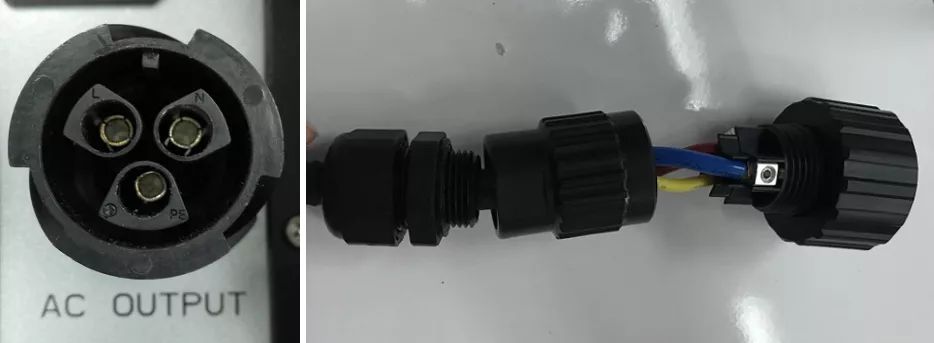

逆变器端

接线端

2、三相双路逆变器（SDT&DT）

所需工具：压线钳或老虎钳 、螺丝刀

接线步骤：① 先压接交流端子

②用螺丝刀把螺丝拧松动，交流线可以顺利插入，再拧紧螺丝，直到固定良好。

③ 交流线缆要先穿过防水罩，待交流线缆连接好，把防水罩拧紧；

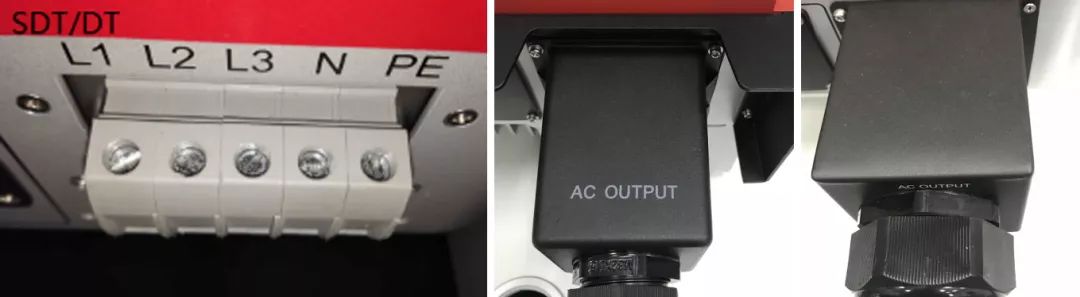

交流接线端

SDT系列

DT系列

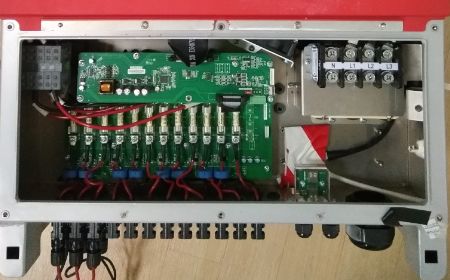

3、三相四路逆变器（MT）

所需工具：内六角、剥线钳、压线钳、螺丝刀

接线步骤：①内六角打开逆变器的下盖；

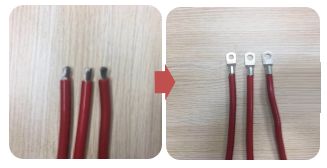

②利用剥线钳和压接端子工具制作交流端子；

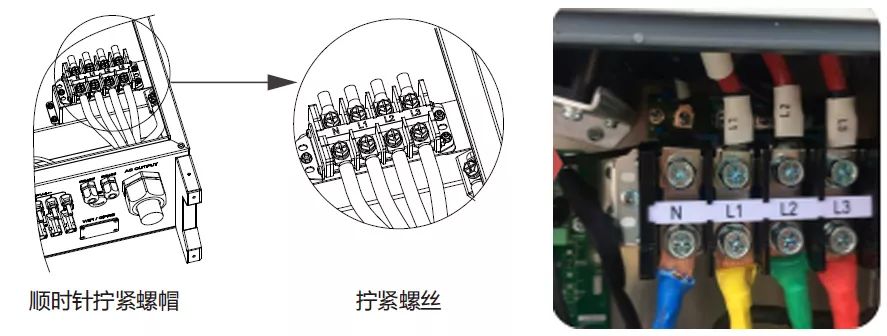

③多芯线缆从逆变器底部穿过，接到交流端子上；

④拧紧逆变器下盖和交流接线端口的防水帽。

注意事项：

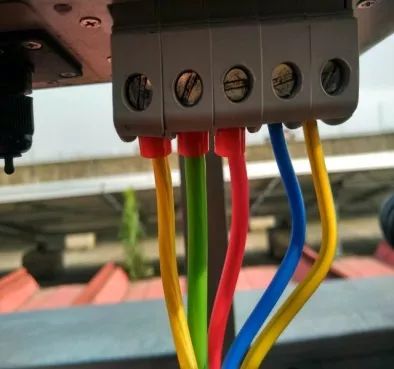

根据电工委员会规则，一般三相火线为黄、绿、红，N线为蓝色，PE线为黄绿双色线。尽管三相逆变器的三相火线可以自动追踪相序，但为了维护方便，还是要按照标准来接线。如下图所示。

四、连接情况检查及运维注意事项

1、直流侧检查

连接器的外观检查，如连接器壳体是否损坏、变形；线缆是否存在应力；连接器是否悬空放置；连接器插合以及螺母拧紧是否到位；拔开端子接触片位置是否正常，颜色是否发生变化；是否产生异味等。

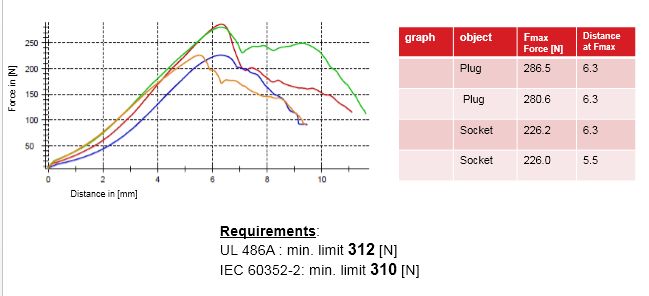

一个压接完好的连接器可以承受至少310N的拉拔力，试着拉拔一下线缆（力气不要太大），看线缆是否会掉下来；

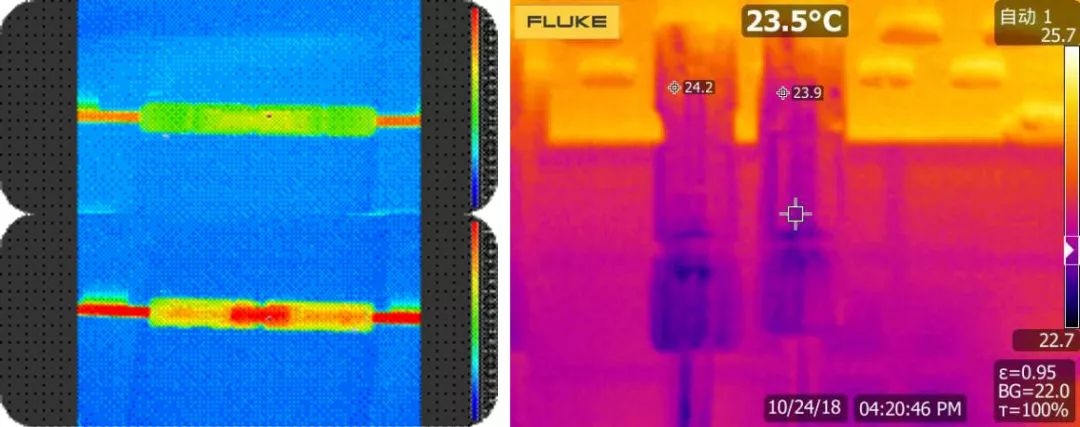

压接、连接不好的端子温度较高，在长时间、发电良好的时间可以通过红外热成像检测出来。

压接良好VS压接不好的扫描

压接完好的端子

2、交流侧检测

总结

本文主要介绍交直流端子接线所需的工具、步骤及注意事项，还简单介绍了连接情况检测以及运维的一些事项，旨在让大家认识到连接的重要性，在施工上多下功夫，同时使用原版端子，营造一个安全、高效的电站。
