接线端子：用于实现电气连接的一种配件。

现如今，随着工业自动化自动化的进步，对工业控制要求越来越严格、精确，接线端子的用量逐渐上涨，接线端子的使用范围越来越多，而且种类也越来越多。

那么接线端子种类有哪些？接线端子一般可以分为：

欧式接线端子系列

插拔式接线端子系列

变压器接线端子

建筑物布线端子

栅栏式接线端子系列

弹簧式接线端子系列

轨道式接线端子系列

穿墙式接线端子系列

光电耦合型接线端子系列

接线端子用得最广泛的除了PCB板端子外，还有五金端子/螺帽端子/弹簧端子等等。

目前，常见的接线端子主要有插拔式、栅栏式、弹簧式、轨道式、穿墙式这几类端子。

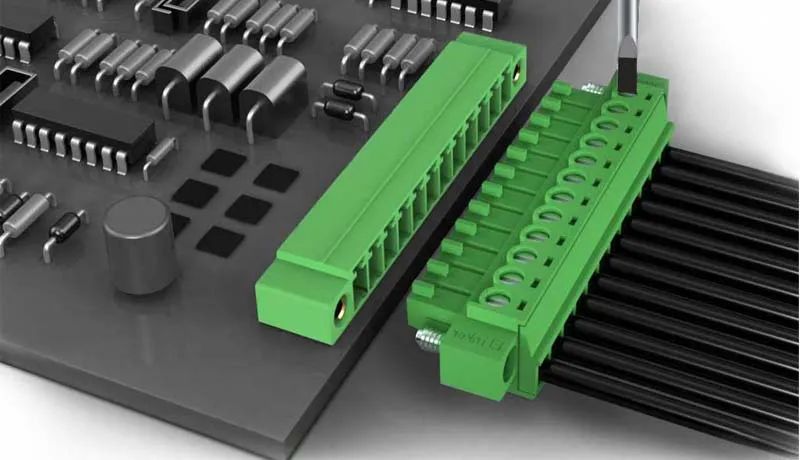

插拔式

插拔式接线端子，顾名思义就是插拔连接而成的端子，即将一部分压紧然后插到另一部分。

插座两端可加装配耳，装配耳在很大程度上可以保护接片，并且可以防止接片排列位置不佳。同时，这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

插拔式接线端子可以选择公制线规也可以选择标准线规，是市场上最热销的端子类型。

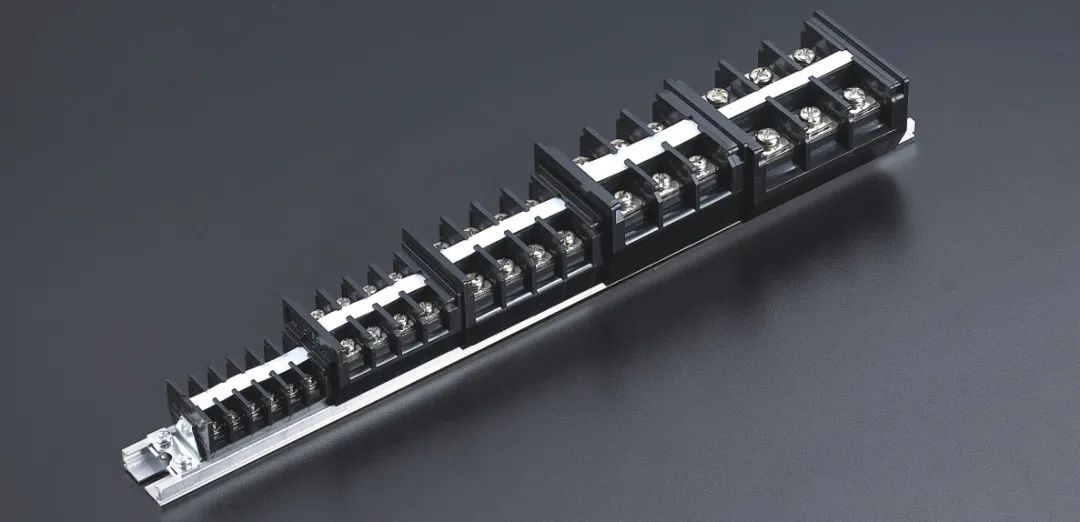

栅栏式

栅栏式接线端子：能够实现安全/可靠/有效的连接，专为电力应用而设计，并集成了翻盖式透明安全盖。

此类端子能阻隔可容许杂乱或磨损的导线端，以防同一端子座及相邻部件上的位置之间出现电气短路。

能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

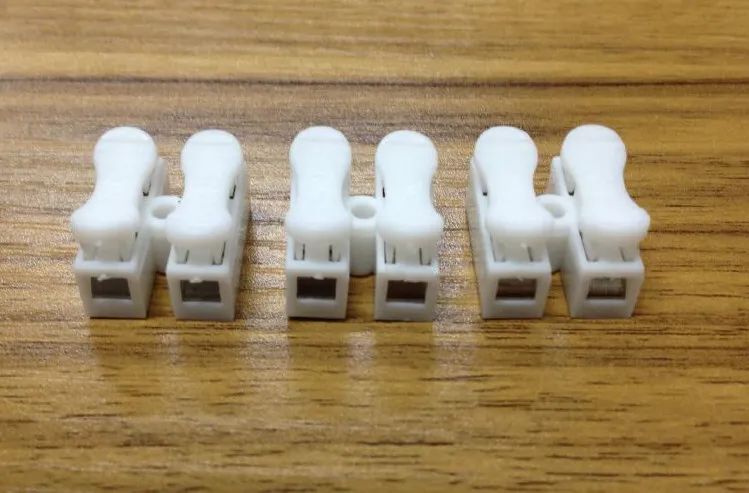

弹簧式

弹簧式线端子是利用弹簧性装置的新型接线端子。

在连接器市场销量中占有较大份额，因其有着防震动、连接快捷方便等优势，常被应用于城市轨道交通、电梯、电力控制、安防照明等诸多领域。

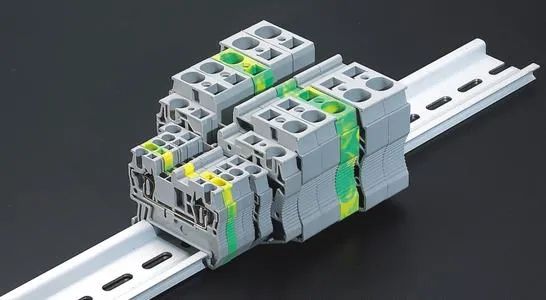

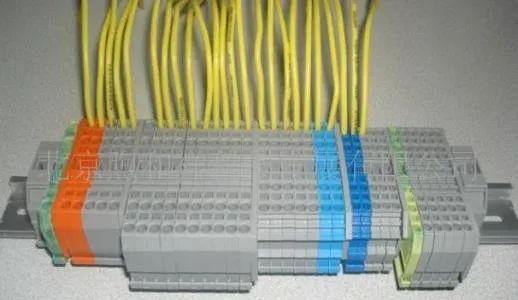

轨道式

轨道式接线端子是采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。

简单点说其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开，比如两根导线，有时需要连接，有时又需要断开。

这时就可以用端子把它们连接起来，并且可以随时断开，而不必把它们焊接起来或者缠绕在一起，很方便快捷。

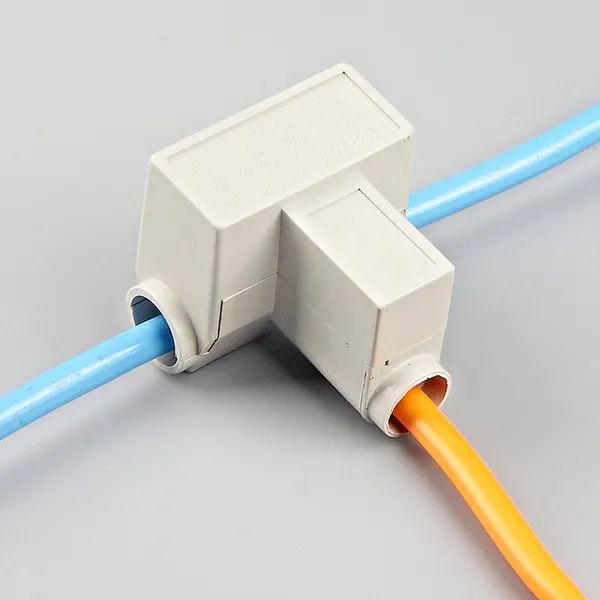

穿墙式

穿墙式接线端子采用螺钉连接线技术。

可以并排安装在为1mm到10mm等厚度的面板上面，可自动补偿和调整面板厚度的距离，组成任意极数的端子排列，而且可以使用隔离板来增加空气间隙和爬电距离。

用户可以自由选择加固方式：螺钉固定、铆钉固定和法兰固定。
