引脚 1：24 V

引脚 3：0 V

引脚 4：转换或通信电缆 (C/Q)

除了 IO Link 通信，这三个引脚还可连接设备电源。

IO-Link 主站规范中提供了两种类型的端口：

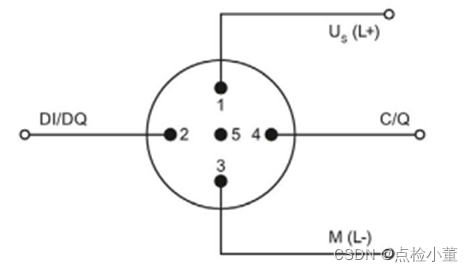

(一) A 类端口（类型 A） 对于此类型，未分配引脚 2 和 5 的功能。由制造商定义此功能。通常，会为引脚 2 分 配一个附加数字量通道。

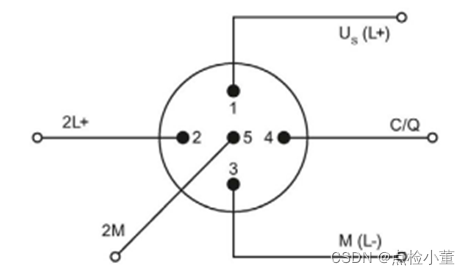

(二) B 类端口（类型 B） 此类型提供了附加电源电压，适用于连接具有较高电源需求的设备。此时，引脚 2 和 5 可连接附加（电隔离）电源电压，通过一根 5 线制标准电缆连接该附加电源电压。

IO_Link线缆连接

设备通过 3 线制或 5 线制非屏蔽标准电缆与主站相连接（最长 20 m），通过标准电缆连接传感器。安装电缆时，无需屏蔽或符合特殊规定。

IO_Link工作模式

主站 IO-Link 端口可通过下列模式工作：

IO-Link：

该端口用于进行 IO-Link 数据通信。

DI：

该端口将用作一个数字量输入。

DQ：

该端口将作为一个数字量输出。

PROFINET

PROFINET 是开放的、标准的、实时的工业以太网标准。

PROFINET 的目标是：

● 基于工业以太网建立开放式自动化以太网标准

尽管工业以太网和标准以太网组件可以一起使用，但工业以太网设备更加稳定可靠，因此更适合于工业环境（温度、抗干扰等）。

● 使用 TCP/IP 和 IT 标准

● 实现有实时要求的自动化应用

● 全集成现场总线系统

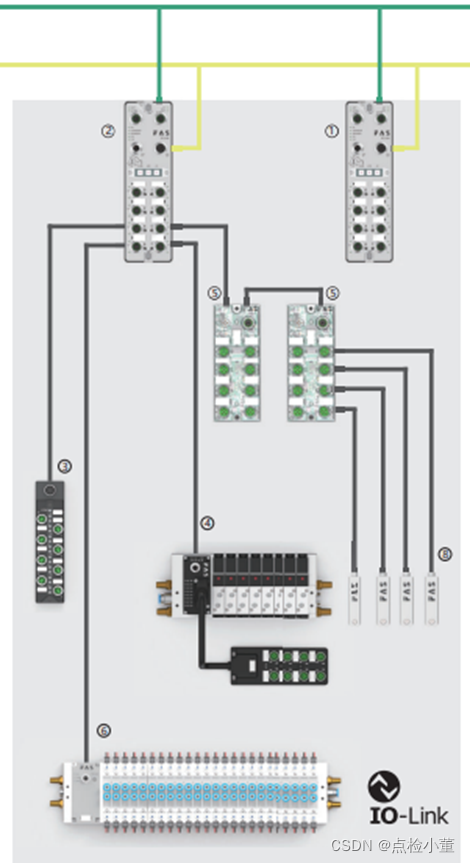

现场总线IO_Link模块

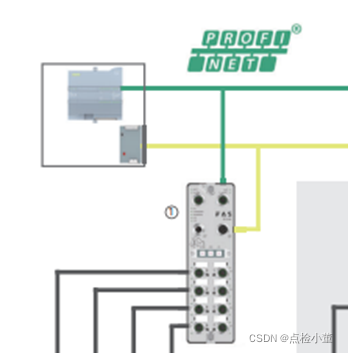

主站 工业以太网

支持多协议通讯，适用于Profnet、Ethernet/IP、EtherCAT、CC-Link IEF Basic通过DIP开关设置。

主站与PLC可多协议通讯，图中采用的为Profnet通讯，通讯距离为100米以内。类型

包含IO_Link接口、DI、DO，可根据所需要的传感器选配接口数量。

输入区分传感器类型，PNP、NPN。最大负载电流

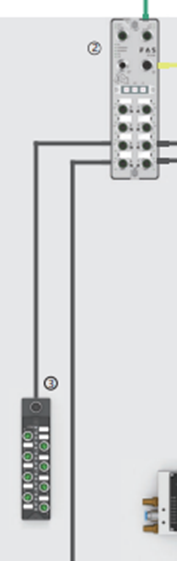

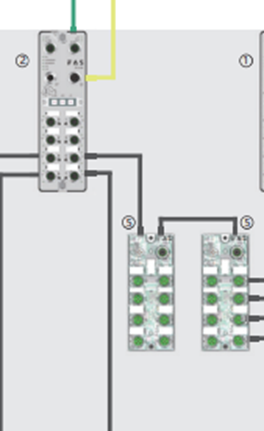

最大负载电流决定了连接传感器的数量。 子站

子站接主站的IO_Link接口。

子站与主站之间连接采用的是IO_Link通讯，其通讯距离不超过20米。

输入输出

输入输出数量根据实际情况选配。IO_Link端口

子站包含IO_Link端口。扩展模块

扩展模块可继续扩展子站。

模拟适配器

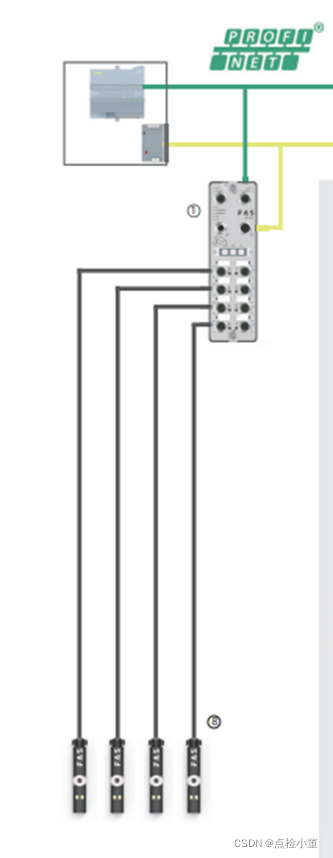

将模拟信号转换为IO_Link信号。 其他现场总线模块（不含IO_Link协议） 类型

只可选配DI和DO连接

模块与PLC、IO_Link主站模块、相同模块之间连接采用PROFNET协议。通讯距离在100米以内。

此模块没有子站，直接连接DI和DO传感器。

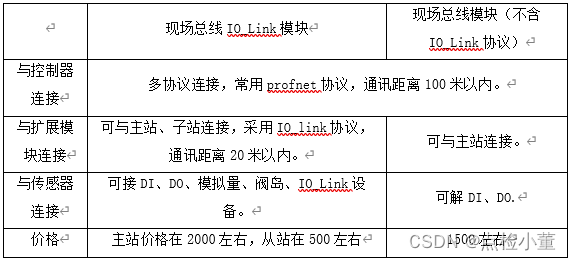

5 对比
